Uso y aplicacion de tomacorrientes en diferentes ambientes y areas

En este articulo explicare que tipo de tomacorriente se debe utilizar de acuerdo al espacio en el cual se instalara.

Es importante que se compruebe los requisitos de amperaje y voltaje del aparato que desea conectar, los cuales se muestran claramente en la parte de atrás de la misma toma de corriente.

El código eléctrico NEC especifica dónde deben ir los tomacorrientes o receptaculos y qué tipos usar. El Código, afortunadamente, apela a la lógica.

Por ejemplo, un requisito común es que los tomacorrientes de la encimera de la cocina no deben estar a una distancia mayor de 24 pulgadas (60cm) de los electrodomesticos. Se basa en la longitud promedio del cable para la mayoría de los electrodomésticos de cocina pequeños. La intención es evitar que los propietarios estiren los cables demasiado y creen peligros.

Estos son los requisitos del código eléctrico más actualizados para tomas de corriente residenciales. Su comunidad puede diferir de esto de acuerdo a la norma de su país. Asegúrese de consultar con su legislación y normas locales para los detalles.


1. Áreas generales (salas de estar, habitaciones familiares, dormitorios, pasillos, etc.)

¿Cuál es el espacio entre receptaculos o tomacorrientes requerido en las paredes?

Cada 12 pies (3,6m). El razonamiento es que nunca debe extender un cable eléctrico para una lampara, un aparato, una computadora u otra necesidad personal más de 6 pies (1,8m) en cualquier dirección.

Separar tomacorrientes a mas 12 pies con frecuencia es su elección. Sin embargo el espacio se hace más complejo para las personas debido a que requieren con frecuencia cargar teléfonos, enchufar computadoras portátiles, etc, por lo tanto es posible que desee más puntos de salida de los que requiere el código.

Los pasillos de más de 10 pies (3m) de largo deben tener al menos un receptáculo.

¿Hay excepciones?

Si la pared tiene menos de 24 pulgadas (60cm) de ancho, no se requiere una salida. Colocar una salida en paredes de menos de 24 pulgadas (60cm) de ancho es su elección.

Relacionado:  Interruptores en media tensión en SF6

¿Qué tipo de salida debe instalarse?

Un tomacorriente resistente a la manipulación de 15 A o 20 A , dependiendo del amperaje que lleve el cable que da servicio a ese tomacorriente. Verifique el disyuntor (braker o protección) de ese circuito en el panel de servicio para saber si es de 15 o 20 amperios.

¿Qué es un tomacorriente resistente a la manipulación?

Como medida de seguridad, los municipios o estados han empezado a adoptar en gran medida los requisitos para los enchufes resistentes a la manipulación indebida en sus códigos eléctricos locales. Estos se identifican por las letras empotradas «TR» en la cara de la salida.

No se requieren tomas de TR

a). 66 pulgadas o más sobre el piso;

b.) Si está suministrando potencia a un tomacorriente detrás de un aparato grande que es difícil de mover (es decir, un refrigerador); o c.) Si el tomacorriente es parte de un artefacto de iluminación.

La idea es que la compuerta con resorte dentro de la salida sea demasiado fuerte para que los niños pequeños no la puedan abrir con un cuchillo u otro objeto plano.

2. Baños

¿Cuál es el espacio de salida eléctrica requerido en las paredes?

Debe haber un receptáculo al menos a 3 pies (90cm) del borde exterior del lavabo del fregadero.

En general, usted querrá instalar la salida por encima de la encimera. Pero la designación de 3 pies del código le da margen de maniobra en caso de que la salida no esté directamente sobre el mostrador.

¿Qué tipo de salida debe instalarse?

Instale únicamente los receptáculos GFCI (interruptor de corriente de falla a tierra) en los baños.

No debe haber receptáculos o tomacorrientes boca arriba en las encimeras.

Los receptáculos deben estar en al menos un circuito derivado de 20A separado. La razón es porque este receptáculo generalmente alimenta dispositivos de alto vataje (watts) como los secadores de pelo.

3. Las cocinas

¿Cuál es el espacio de salida requerido y la colocación sobre las encimeras?

Los tomacorrientes deben colocarse a una distancia máxima de 48 pulgadas (120cm) entre sí. La idea es que ningún punto en el mostrador debe estar a más de 24 pulgadas (60cm) de una toma de corriente.

Incluso los gabinetes de base de 12″ (30cm) (rematados con un mostrador) deberan tener una salida, ya que cualquier pared de 12″ (30cm) o más se requiere tener una salida electrica.

Los puntos eléctricos no deben colocarse a más de 20 pulgadas (50cm) por encima de los mostradores. Las excepciones son para los discapacitados físicos y para las islas o penínsulas donde esto no es posible.

No debe haber receptáculos boca arriba.

Al menos un receptáculo para islas o penínsulas.

Al menos dos circuitos (ramales) deben alimentar los receptáculos de la encimera.

¿Qué tipo de salida debe instalarse?

Instale únicamente los receptáculos GFCI (interruptor de corriente de falla a tierra) sobre las encimeras.

Relacionado:  Consejos importantes para el correcto mantenimiento de las UPS o SAI

4. Salacunas o jardines infantiles

En salacunas o jardines infantiles donde se tenga la presencia permanente de niños menores de tres años, los terminales de los tomacorrientes deben ser protegidos para evitar que los niños introduzcan objetos y hagan contacto con partes energizadas. En salacunas o jardines infantiles los tomacorrientes deben tener sobreprotección contra contacto a partes energizadas, tales como protección aumentada, tapas de protección o estar localizadas a una altura que no afecte la seguridad de los niños.

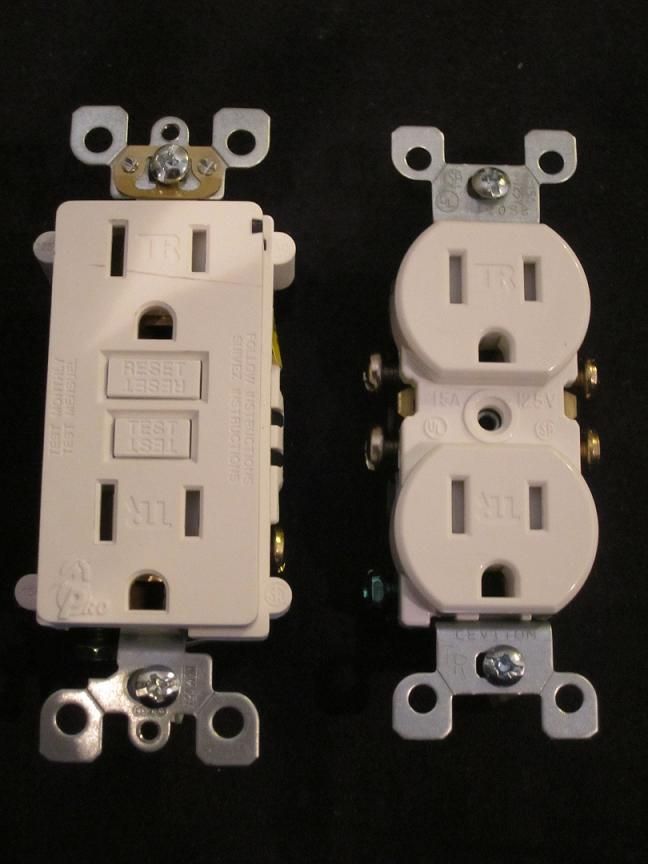

Los tomacorrientes que servirían para cumplir el anterior literal, pueden ser los que solo si ambos obturadores son activados simultáneamente, funciona, ver imagen:

tamper-outlet
tamper-outlet

Home Safety Upgrade.

5. Para lugares a intemperie existen dos tipos de tomacorrientes

Los que tienen cubierta a intemperie, pero la cual no funciona cuando esta conectada la clavija(Ver figura 1), por lo tanto si los equipos a utilizar deben permanecer constantemente conectados, este tipo de cubierta no sirve, solo nos serviría si su uso sera vigilado y esporádico (Ojo cuando se utilice en fachadas este deberá ser GFCI, de acuerdo a la altura de instalación y lo que dicte la norma NTC2050).

Protector-toma-intemperie-RETIE
Protector-toma-intemperie-RETIE

Figura 1. Cubierta a intemperie 1

Los que tienen cubierta a intemperie, pero la cual SI funciona cuando esta conectada la clavija (Figura 2), osea que la cubierta permite el cierre con la clavija insertada, este tipo de cubiertas es utilizada en cocinas industriales y en general donde exista posibilidad de caída de agua (Ojo si se utiliza en lugares con mucha húmeda o especiales, se deberá utilizar tomacorrientes especificados para soportar este tipo de situación)

cubierta-total-para-tomacorriente-plastica-transparente-a-intemperie-retie
cubierta-total-para-tomacorriente-plastica-transparente-a-intemperie-retie

Figura 2. Cubierta a intemperie 2

6. Para los hospitales los tomacorrientes que se utilizan son los siguientes

Debido a la cantidad de sustancias a las cuales están expuestos los tomacorrientes en los hospitales, se debe tener claro que estos deberán ser de optima calidad y resistencia.

Durante muchos años, hemos requerido que los tomacorrientes o receptáculos de grado hospitalario estén certificados por UL al ser instalados en ubicaciones de camas para pacientes y otras áreas según lo exige el Artículo 517 del National Electrical Code®.

Sin embargo aparte del punto verde, ¿cuál es la diferencia entre un receptáculo de grado hospitalario y un receptáculo dúplex regular?

Todos los receptáculos certificados por UL, incluidos los receptáculos de grado hospitalario, deben cumplir con los requisitos de construcción y rendimiento aplicables en UL 498, la Norma para la seguridad de los enchufes y receptáculos de fijación.

Además de cumplir con los requisitos generales de UL para uso final, los tomacorrientes de grado hospitalario incorporan características de construcción adicionales y están sujetos a requisitos de rendimiento adicionales. Estos incluyen pruebas de confiabilidad de puesta a tierra, integridad de montaje, resistencia y durabilidad.

Relacionado:  Calculo de conductores eléctricos con factores de corrección

Los receptáculos de grado hospitalario incluyen las mismas marcas que aparecen en los receptáculos de uso general, y también incluyen «Grado hospitalario» o «Hosp. Grado ”, generalmente en la parte posterior del receptáculo donde se puede ver durante la instalación. Se proporciona un punto verde en la cara del receptáculo donde es visible después de la instalación con una placa de cubierta asegurada.

Los recipientes certificados para uso hospitalario están diseñados para su instalación y uso de acuerdo con la NFPA , la Norma para Ocupaciones de Atención Médica y el Artículo 517 del National Electrical Code®. Listados para estos

El simbolo de circulo verde es lo que indica que es de grado hospitalario.

7. Lugares en los cuales se debe utilizar Tomas GFCI (¿Que es un tomacorriente GFCI y para que sirve?)

GFCI-tomacorriente-con-proteccion-de-falla-a-tierra
GFCI-tomacorriente-con-proteccion-de-falla-a-tierra
    • Cuando los tomacorrientes estén instalados para servir artefactos situados sobre los mesones de las cocinas, se deben instalar de tipo GFCI.
    • Se debe instalar por lo menos un toma en la pared adyacente a cada lavamanos estén o no dentro del cuarto de baño, este circuito debe ser independiente por lo menos de 20A y debe ser de tipo GFCI. Esta salida no se puede instalar mirando hacia arriba.
    • En las viviendas unifamiliares, en todos los sótanos y garajes adjuntos e independientes se deberá instalar por lo menos un tomacorriente que deberá ser GFCI o no dependiendo de la accesibilidad que este tenga
  • En edificaciones que no sean viviendas. Todos los tomacorrientes monofásicos de 125 V, 15 A y 20A, instalados en los lugares que se especifican a continuación, deben ofrecer protección a las personas mediante interruptor de circuito por falla a tierra (GFCI):

1) Cuartos de baño.
2) Azoteas.

  • Los tomacorrientes que no sean fácilmente accesibles no requieren GFCI

EXISTEN MUCHOS LUGARES DE LOS CUALES NO SE ESPECIFICA NADA NI EN EL RETIE NI EN LA NTC2050 (Norma aplicable para Colombia) POR LO TANTO DEBE QUEDAR A CRITERIO DEL INSTALADOR ESTA DECISION, LA CUAL ESTA CONDICIONADA POR LO SIGUIENTE:

La instalación de tomacorrientes con protección de falla a tierra se debe exigir en los espacios y condiciones determinadas por la NTC 2050, teniendo en cuenta tanto el acceso, como la conexión o desconexión frecuente de los equipos.

8. Criterios de instalación básicos tomacorrientes

  • Se deben instalar los tomacorrientes de tal forma que el terminal de neutro quede arriba en las instalaciones horizontales.

TOMACORRINTE

  • Los tomacorrientes polarizados con polo a tierra deben tener claramente identificados mediante letras, colores o símbolos los terminales de neutro y tierra y si son trifásicos los terminales donde se conectan las fases también se deben marcar con letras. En los tomacorrientes monofásicos el terminal plano más corto debe ser el de la fase.
