Respuesta rápida. Para calcular cuántos conductores caben en una tubería eléctrica, suma el área exterior de todos los conductores y cables, incluido su aislamiento y el conductor de protección, y compárala con el área interior permitida del tubo. En una canalización completa, el límite general del capítulo 9 del NEC es 53 % para uno, 31 % para dos y 40 % para tres o más conductores o cables. Un niple permitido de hasta 600 mm entre envolventes puede llegar al 60 %. Estos porcentajes se refieren al área interior, no al área de cobre.
Esta guía responde dos preguntas frecuentes: «¿cuántos cables caben?» y «¿qué tamaño de tubería necesito?». Verás la fórmula, ejemplos con calibres iguales y diferentes, la excepción de los niples y una calculadora Premium para introducir las dimensiones de tu caso.
Calculadora de ocupación de tuberías eléctricas
Si tienes las dimensiones exteriores de los conductores y el diámetro interior del conducto, puedes hacer el cálculo ahora. La herramienta admite varios grupos de diferente calibre y aislamiento, cables multiconductores, mm o pulgadas, y el caso especial del niple. Muestra el porcentaje ocupado, el límite aplicable y el diámetro interior mínimo por área. La calculadora está incluida en la membresía Premium; esta guía y sus ejemplos son públicos.
Calculadora Premium de ocupación de tuberías
Comprueba mezclas de conductores y cables, calcula el porcentaje de llenado y obtiene el diámetro interior mínimo.
Ir a: porcentajes de llenado · fórmula · ejemplo THHN · calibres mixtos · preguntas frecuentes.

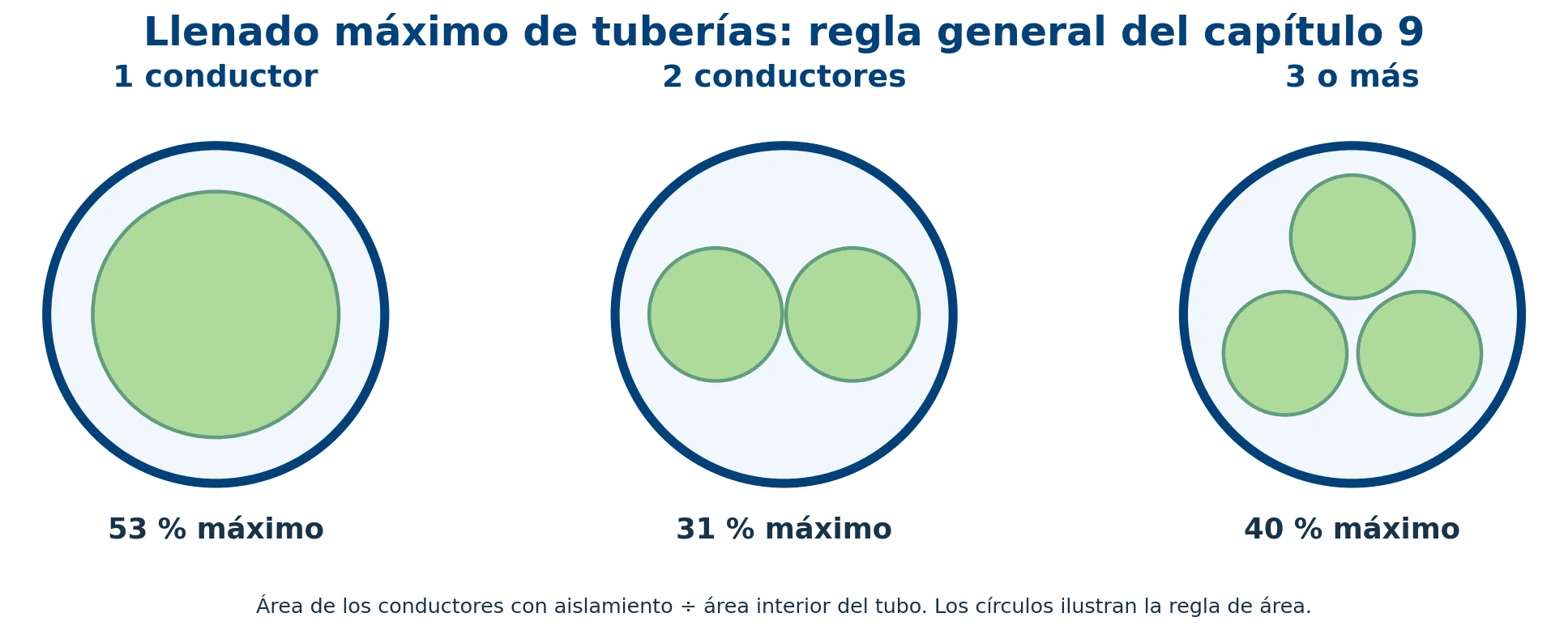

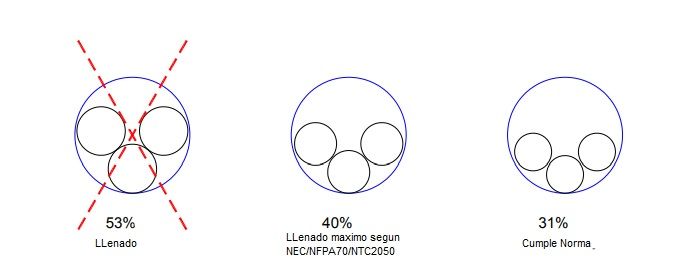

Porcentajes máximos de llenado: 53 %, 31 % y 40 %
La Tabla 1 del capítulo 9 del NEC relaciona la cantidad de conductores o cables con la parte de la sección interior que pueden ocupar. El conductor de puesta a tierra de equipos se cuenta para el llenado incluso cuando no es portador de corriente.
| Conductores o cables en el tubo | Ocupación máxima general | Ejemplo de aplicación |
|---|---|---|
| 1 | 53 % | Un cable multiconductor con cubierta exterior cuenta como un cable. |
| 2 | 31 % | Dos conductores individuales, incluido uno de protección. |

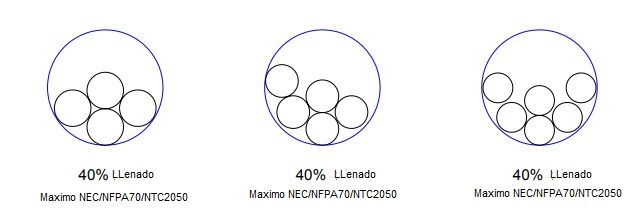

| 3 o más | 40 % | Fases, neutro y tierra, o grupos de distintos calibres. |
| Niple permitido ≤ 600 mm | 60 % | Solo entre cajas, gabinetes o envolventes similares. |
El 31 % para dos conductores responde, entre otras cosas, a la geometría y al espacio necesario para instalarlos. No apliques 40 % a dos conductores por analogía con un grupo mayor. Para un trazado largo, con curvas o halado difícil, puede convenir una tubería mayor que el mínimo calculado.
Qué datos necesitas antes de elegir el tubo
- Cantidad y tipo de cada conductor. Separa fases, neutro, protección y cualquier cable adicional. Para un cable multiconductor con cubierta, cuenta el cable completo como una unidad para seleccionar el porcentaje.

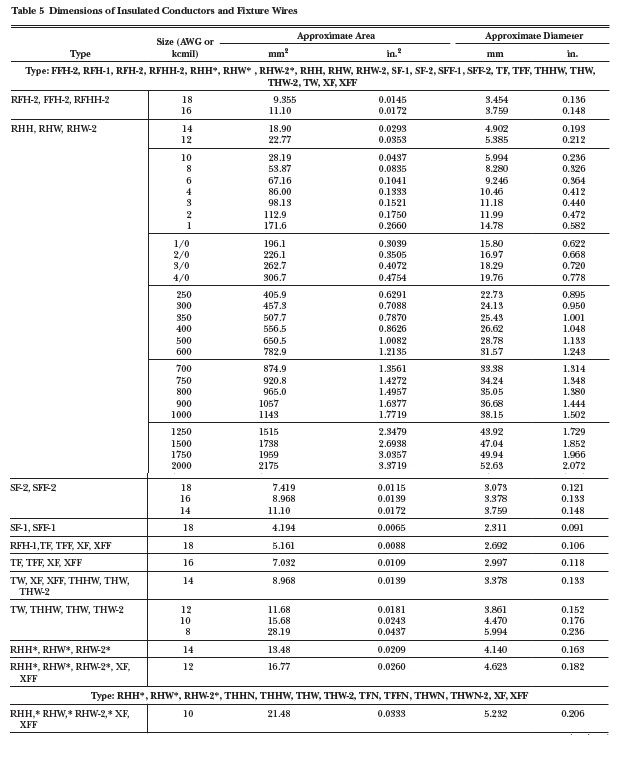

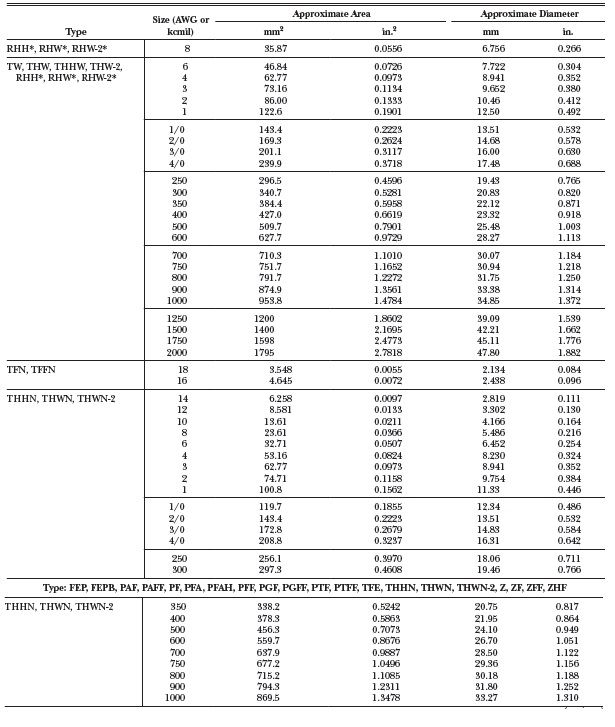

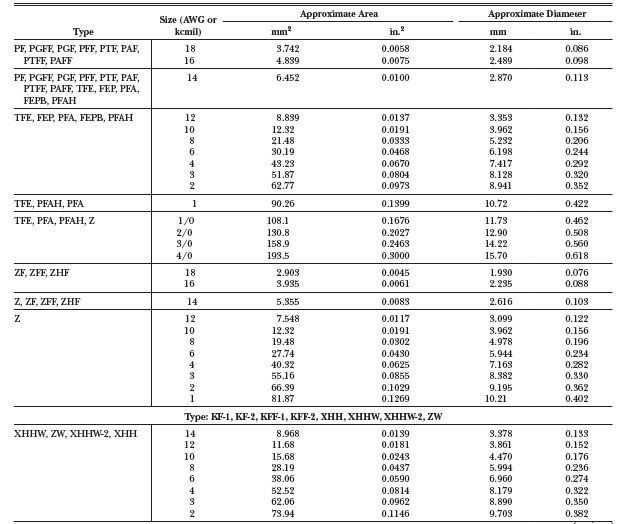

- Área exterior o diámetro exterior de cada uno. Usa el aislamiento completo: un #10 AWG THHN y un #10 AWG de otro aislamiento no necesariamente ocupan lo mismo. Consulta la ficha técnica o, cuando corresponda, las Tablas 5 y 5A del capítulo 9.

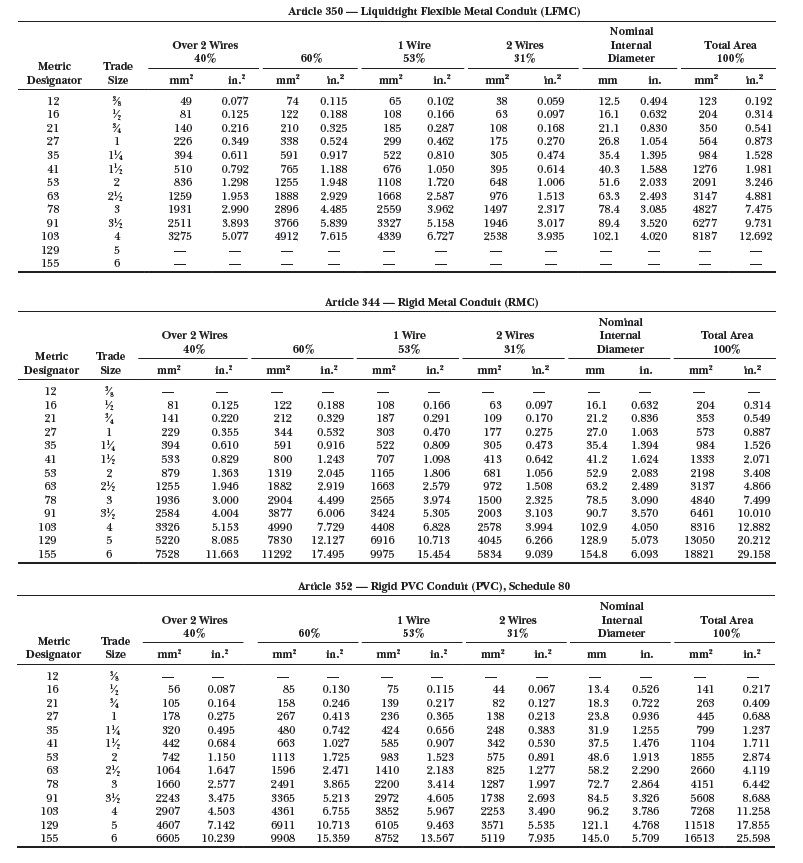

- Material y tamaño del conducto. EMT, IMC, RMC, PVC Schedule 40, PVC Schedule 80 y conductos flexibles pueden tener distinto diámetro interior aunque compartan tamaño comercial. Consulta la Tabla 4 aplicable y el catálogo del fabricante.
- Longitud y condiciones de instalación. Identifica si se trata de un niple entre envolventes de no más de 600 mm. Revisa por separado halado, curvas, ampacidad, ajustes térmicos y uso permitido de cada producto.
Las tablas de conductor y tubería deben corresponder a la misma edición normativa adoptada para el proyecto. Si un dato de fabricante difiere del ejemplo, calcula con el dato aplicable al producto real.
Fórmula para calcular el porcentaje de ocupación
Área ocupada = Σ (cantidad de conductores de cada tipo × área exterior de cada conductor o cable).
Área interior del tubo = π × (diámetro interior)2 ÷ 4. Ocupación (%) = área ocupada ÷ área interior del tubo × 100.
Si solo conoces el diámetro exterior de un conductor redondo, su área es π × diámetro exterior2 ÷ 4. Mantén las unidades iguales: mm con mm² o pulgadas con in². Para un cable de sección elíptica utiliza la dimensión exterior mayor como diámetro del círculo de cálculo, según la nota correspondiente del capítulo 9.
Para elegir el tubo: calcula primero el área ocupada; divide entre 0,53, 0,31 o 0,40 según el número de conductores (o entre 0,60 si aplica el niple), y selecciona un conducto cuya área interior sea igual o superior. Compara después la dimensión real del producto y las condiciones de instalación. La calculadora muestra el diámetro interior mínimo equivalente.
Ejemplo 1: tres conductores #10 THHN en EMT

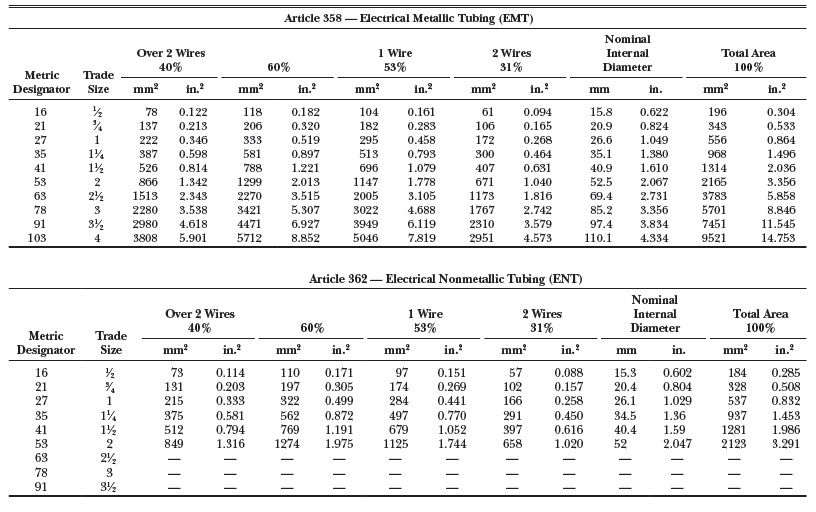

Según el valor usado en las tablas de este ejemplo, cada #10 AWG THHN ocupa 0,0211 in² con aislamiento. Para tres conductores: 3 × 0,0211 = 0,0633 in². Al ser tres, se aplica 40 %. Una tubería EMT de ½″ tiene aproximadamente 0,122 in² disponibles al 40 %; por área, el grupo cabe en ese tamaño. Con diámetro interior de 0,622″, la ocupación calculada es aproximadamente 20,83 % del área interior.
La especificación de construcción puede exigir ¾″ o mayor para facilitar el tendido. El tamaño mínimo por área no demuestra que el halado o la ampacidad sean adecuados.

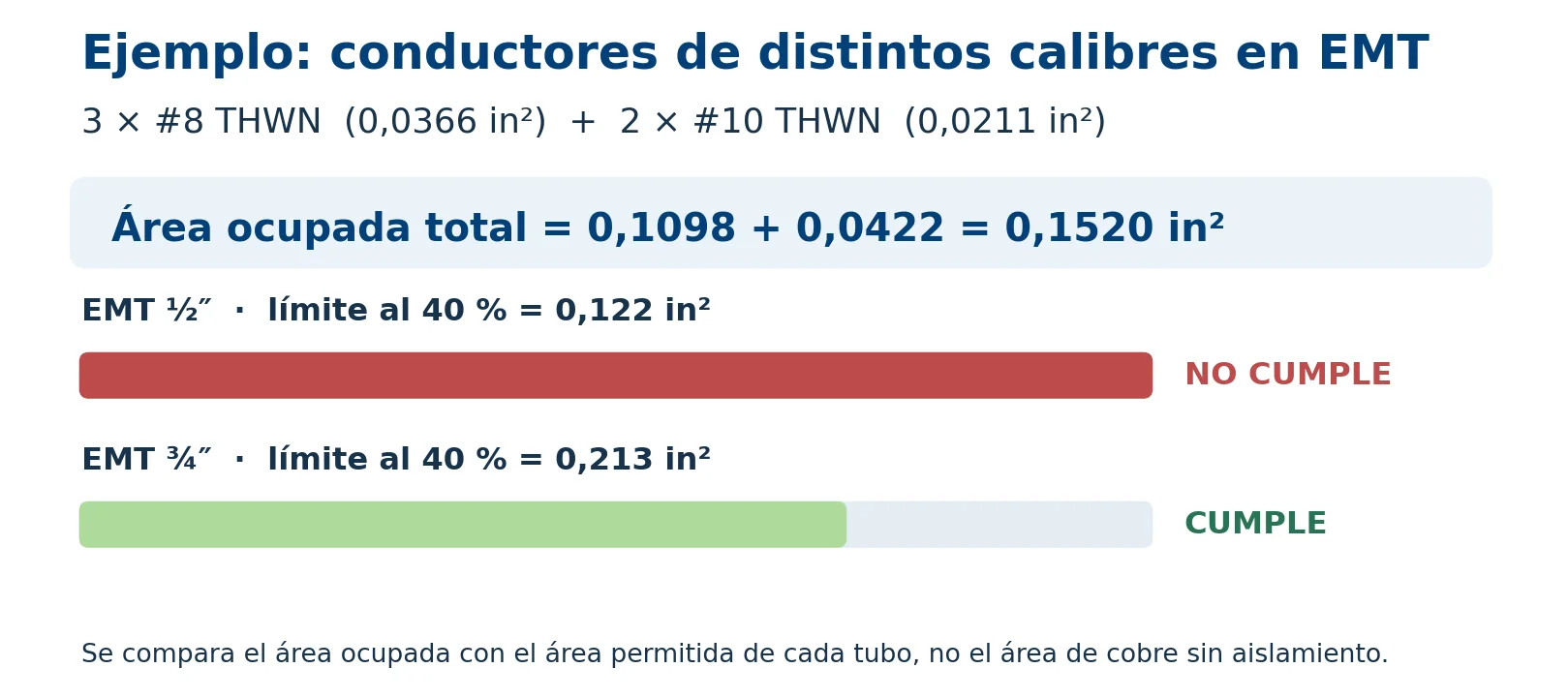

Ejemplo 2: tres #8 y dos #10 THWN en la misma tubería
Para los valores de área exterior usados en este ejemplo: 3 × 0,0366 in² (#8 THWN) + 2 × 0,0211 in² (#10 THWN) = 0,1520 in². Hay cinco conductores; el límite general es 40 %. EMT de ½″ ofrece 0,122 in² al 40 %, por lo que no cumple. EMT de ¾″ ofrece 0,213 in² al 40 % y sí cumple el criterio de área. Con su diámetro interior de 0,824″, el grupo ocupa aproximadamente 28,5 %.
En la calculadora Premium puedes introducir otros grupos, mezclar datos de diámetro y área, y comparar con la dimensión interior de la tubería que vas a instalar. Una medición distinta puede modificar el resultado.
¿Cómo se cuenta un cable multiconductor o uno ovalado?

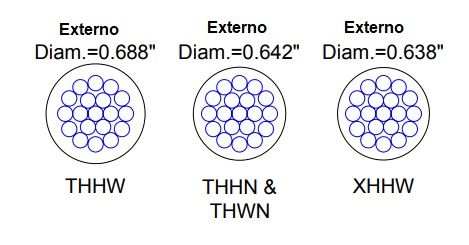

Para determinar el porcentaje aplicable, un cable multiconductor con cubierta general cuenta como un cable, aunque en su interior tenga varias venas. Introduce el diámetro exterior del cable completo; no sumes por segunda vez sus conductores internos. Si la sección exterior es ovalada, usa su dimensión mayor como diámetro del círculo de cálculo.
Ejemplo de llenado: si el diámetro mayor exterior de un cable 12/2 tipo NM es 0,41″, su área de cálculo es π × 0,41² ÷ 4 = aproximadamente 0,132 in². Esa comparación geométrica no autoriza por sí sola la instalación del cable NM en cualquier lugar o canalización; revisa sus usos permitidos y las condiciones ambientales.
¿Cuándo puede usarse el 60 % para un niple?
El 60 % se reserva para un niple de tubería o conduit de no más de 600 mm (24″) entre cajas, gabinetes o envolventes similares. No extiendas ese porcentaje a un circuito completo ni a un tramo corto de otro tipo. Con 17 cables idénticos de 0,119 in² cada uno, por ejemplo, el área ocupada sería 2,023 in²; hay que compararla con el 60 % disponible de la tubería elegida. El diámetro exterior y el halado siguen siendo relevantes.
Nota 7: el redondeo de 0,8 no sirve para cualquier mezcla

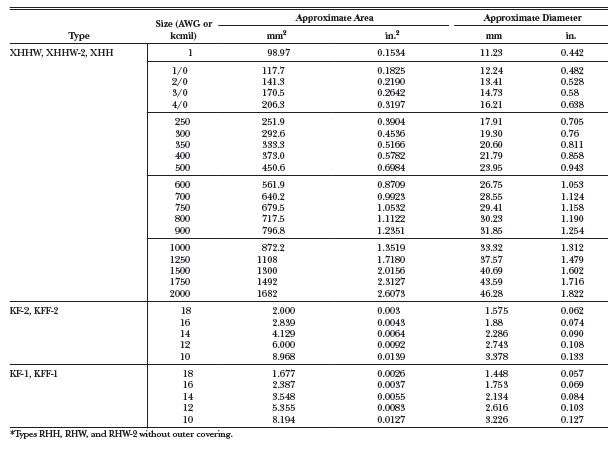

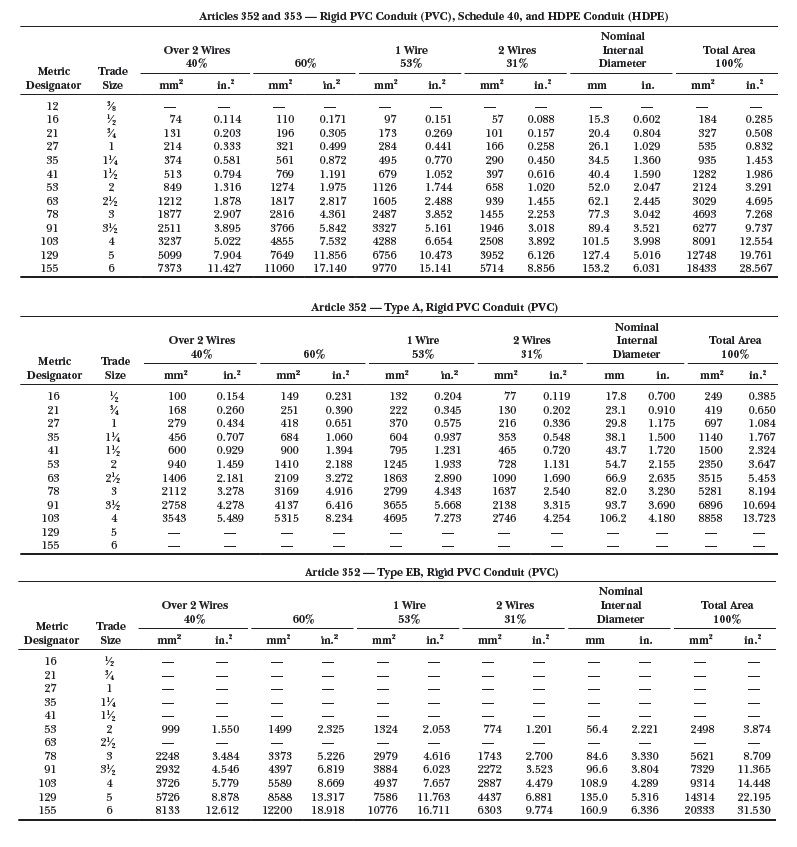

Cuando todos los conductores o cables tienen la misma área exterior, la nota 7 del capítulo 9 contempla el redondeo al entero siguiente si el cociente de cantidad máxima calculada tiene decimal de 0,8 o más. Ejemplo del artículo original: cinco conductores 3/0 XHHW de 0,2642 in² cada uno frente a 1,316 in² permitidos al 40 % para una tubería PVC Schedule 40 de 2″. El cociente 1,316 ÷ 0,2642 ≈ 4,98 puede tratarse como cinco, si esa nota aplica a la edición y al caso.
No redondees el área ocupada de conductores diferentes ni apliques esta excepción automáticamente a la calculadora: para mezclas, compara la suma de áreas con el límite. Comprueba la tabla, las notas y la edición normativa vigentes para tu proyecto.
EMT, RMC, IMC, PVC 40/80 y tuberías flexibles: qué cambia

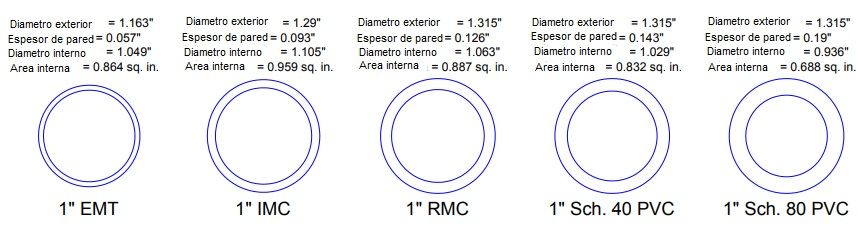

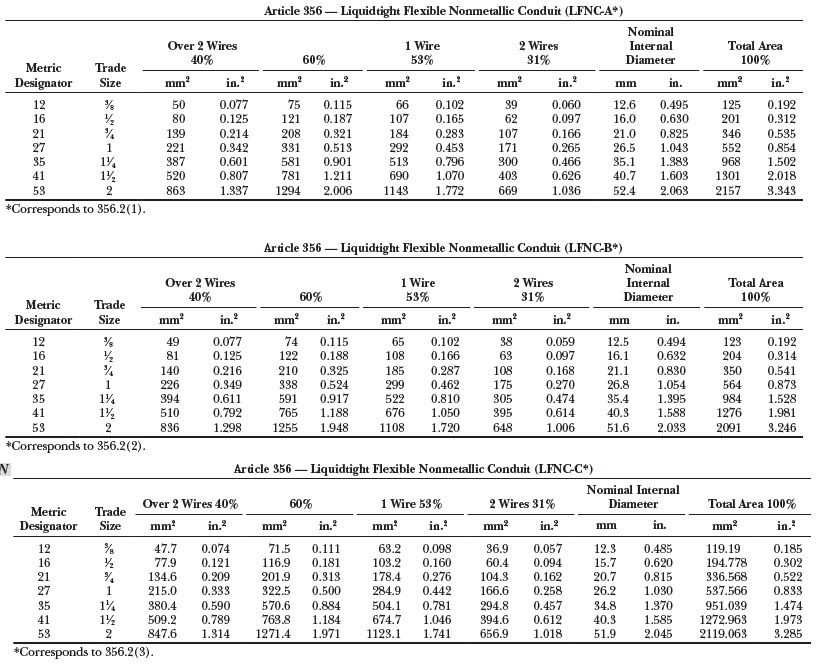

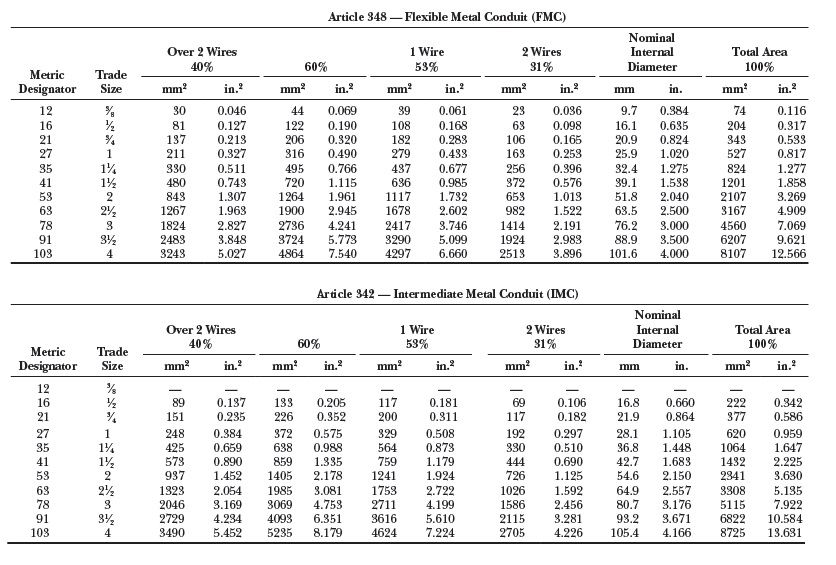

La designación comercial de ¾″ no equivale a un diámetro interior universal. Cambiar de EMT a PVC Schedule 80, por ejemplo, cambia el espacio disponible; también varía entre productos y fabricantes. Consulta las dimensiones de tuberías de la Tabla 4 y la ficha del producto antes de comparar áreas. Si un recorrido combina dos conductos distintos, verifica cada tramo por separado.
Si el proyecto es en Colombia, confirma además la edición de NTC 2050 adoptada y los requisitos de instalación aplicables de RETIE para tuberías. Las dimensiones del producto, la resistencia mecánica, el ambiente y las reglas de tendido importan tanto como el porcentaje de llenado.
Errores que cambian el resultado
- Usar el área de cobre de un cable y omitir el aislamiento o la cubierta exterior.
- No contar el conductor de protección o contar las venas internas de un cable multiconductor dos veces.
- Aplicar 40 % a dos conductores, o 60 % a una tubería común.
- Tomar el mismo diámetro interior para EMT, PVC Schedule 40 y PVC Schedule 80 del mismo tamaño nominal.
- Concluir que el llenado «cumple» y omitir la ampacidad, la temperatura, el halado o el uso permitido del producto.
Preguntas frecuentes sobre la ocupación de tuberías
¿Cuántos cables #12 caben en una tubería de ½″?

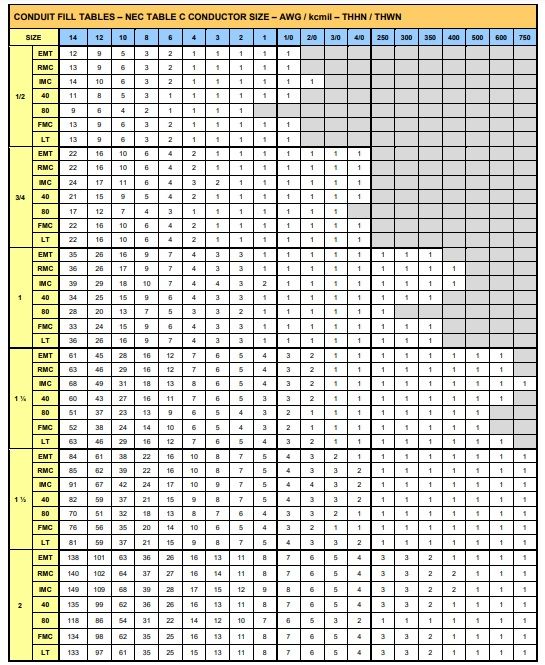

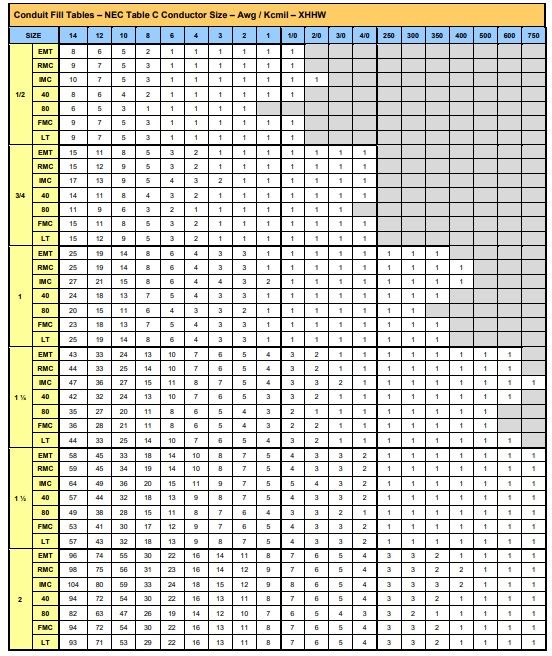

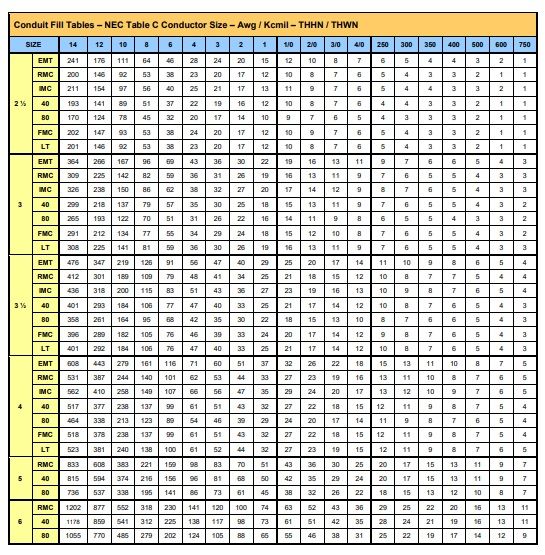

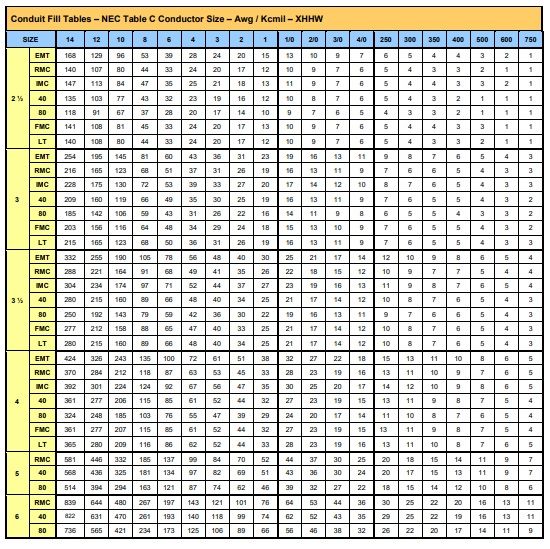

No hay una sola cifra: depende del aislamiento y diámetro exterior de cada cable, del material y diámetro interior real del tubo y de si se instala uno, dos o tres o más. Con todos los conductores idénticos, consulta el Anexo C correspondiente; para calibres o aislamientos mezclados, suma áreas como en los ejemplos.
¿La tierra cuenta para el porcentaje de ocupación?
Sí. Incluye el área real del conductor de puesta a tierra de equipos, desnudo o aislado según corresponda. Su tratamiento para ampacidad es una pregunta distinta.
¿Puedo usar 40 % si solo instalo fase y neutro?
Si son dos conductores o cables individuales en una tubería completa, el límite general de la Tabla 1 es 31 %. Si además hay tierra de protección en el mismo tubo, cuentan tres para el llenado y se aplica 40 %. Verifica la configuración exacta.
¿El diámetro mínimo calculado es el tamaño comercial que debo comprar?
No. Es el diámetro interior mínimo por el criterio de área. Debes elegir el siguiente producto real cuya sección disponible cumpla, verificar accesorios y halado, y respetar las especificaciones del proyecto. Un tubo más amplio puede facilitar la instalación.
Base técnica: capítulo 9 del NEC, Tabla 1 y notas a las tablas (llenado y excepciones), Tabla 4 (tuberías) y Tablas 5/5A (conductores); consulta la edición aplicable. Los valores de los ejemplos sirven para mostrar el procedimiento y deben cotejarse con la documentación del material instalado. Consulta la publicación NEC en NFPA.
