¿Cuáles son los circuitos básicos que se requieren para una casa? ¿Cuántos interruptores de iluminación tiene que haber en una escalera? ¿Qué tamaño de cable se debe usar para los circuitos?.

¿Cuántos amperios puede manejar un cable No 12 o No 14 AWG?¿Cuantos tomacorrientes debe tener una casa?¿Cuales interruptores deben ser GFCI y AFCI?¿Como se deben distribuir los tomacorrientes en una cocina?.

Todas estas preguntas se responden en alguna parte de las 700 o mas páginas del Código Eléctrico Nacional (NEC). Afortunadamente, muchas de las preguntas más comunes sobre cableado residencial se responden aquí en solo un par de páginas.

Esto no pretende reemplazar el NEC o la necesidad de familiarizarse con esta norma que en muchos paises de habla hispana se traduce al español como por ejemplo Colombia que toma el nombre de NTC2050.

Deseas tener acceso a informacion de ingenieria electrica especializada para mejorar tu conocimiento como electricista

Alimentador principal de la casa

El alimentador, tablero, medidor y protección eléctrica de la casa debe ser adecuado para suministrar de manera segura la carga requerida. Un calculo rápido de la carga de la casa se dimensiona basado en lo siguiente:

  • Circuito de pequeños electrodomésticos de cocina (mínimo 2 circuitos c/u de 1500W)
  • Circuito de lavado y planchado (mínimo 1 circuito de 1500W).
  • Circuitos de iluminación y tomas (De acuerdo a tamaño de la casa metros cuadrados x 33VA)
  • Circuito de la Nevera (Depende de la potencia de la nevera, si es poca se puede incluir en los circuitos de pequeños electrodomésticos, de lo contrario deberá tener circuito independiente)
  • Circuito de baño (mínimo 1500W).
  • Circuito de horno (Dependiendo de las características del equipo).
  • Circuito de lavavajillas (Dependiendo de las características del equipo).
  • Circuito de triturador de alimentos (Dependiendo de las características del equipo).
  • Circuito de calefacción (Dependiendo de las características del equipo).
  • Circuito de Aire acondicionado (Dependiendo de las características del equipo).

Se debe sumar las anteriores cargas y realizar las demandas que sean necesarias dependiendo de la cantidad de equipos y los factores de la NEC.

Con la potencia se calcula el amperaje para el calculo del cableado y protección necesaria según NEC.

El tablero de distribución principal debe montarse fuera o dentro de la vivienda en el punto de entrada de los conductores a la casa. Todo el equipo de alimentación y los tableros eléctricos deberán tener un área despejada de 75 cm (30″) de ancho y 90cm (36″) de profundidad al frente. NO se permiten paneles en los armarios de ropa o baños.

De acuerdo con el artículo 250 del NEC/NFPA70/NTC2050, el neutro del tablero principal debe estar unido al de la acometida de alimentación y al sistema de electrodos de puesta a tierra. En los subpaneles, el neutro está aislado de la tierra; esto es para mantener un sistema de tierra de un solo punto y evitar una condición conocida como bucle de tierra.

Directrices principales de instalación de cableado para circuitos ramales

Se recomienda NO mezclar diferentes tamaños de cables en el mismo circuito ramal. El cable tipo NM debe engraparse a 30cm (12″) de las cajas de metal, 20cm (8″) de las cajas de plástico y cada 1.4m (4½ pies) a partir de estas cajas en el camino. Se deben usar conectores adecuados donde el cable NM ingrese a gabinetes, cajas o tableros metálicos.

Cuando el cable Tipo NM se instala paralelo a los vigas de la estructura, o en orificios perforados, debe ubicarse al menos a 3.2 cm (1¼”) del borde más cercano de la pieza de estructura, donde clavos o tornillos no pueden penetrar los cables.

instalcion de barrera electrica nec

Si no se puede mantener esta distancia, El cable debe estar protegido por una placa o funda de acero de al menos 1.6mm (1/16″) de espesor. Sección 300.4 (A), NEC/NFPA70/NTC2050.

Los métodos de cableado de tipo cable o canalización instalados en un tubo, para ser cubiertos con paneles de yeso, revestimiento, paneles, alfombras o un acabado similar, deben estar protegidos por una placa de acero de 1/16 de pulgada, o deben estar profundizados a una distancia de 1 1/4 de pulgada para toda la longitud en la que está instalado el cable o la canalización. Excepción: Canalizaciones según lo contemplado en los artículos 342, 344, 352 y 358. Sección 300.4 (E), NEC/NFPA70/NTC2050.

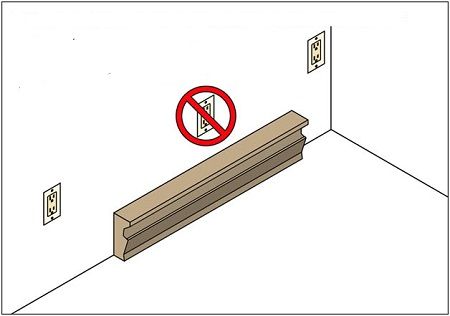

Receptáculos o tomacorrientes requeridos en las diferentes areas de una casa: habitaciones, exteriores, baños, garaje, sala, jacuzzi etc (Tipos, distancia, ubicación y prohibiciones)

Para la mayoría de las áreas de una casa, los receptáculos o tomacorrientes no deben estar a más de 3.6m (12 pies) de distancia entre ellos y a no más de 1.8m (6 pies) de una puerta o entrada; es decir, cada punto en casi todas las paredes no debe estar a más de 1.8m (6 pies) horizontales de un receptáculo. Los espacios de pared formados por separadores fijos, como mostradores independientes o barandas, se incluyen en la medida de 6 pies.

distribucion de tomacorreintes en areas de una casa 3.6m y 18.m

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Cada sótano y garaje debe tener al menos un receptáculo o tomacorriente y todos deben estar protegidos por GFI . Se debe instalar al menos un receptáculo o tomacorriente en cada parte sin terminar de un sótano.

Este receptáculo o tomacorriente es adicional a cualquier receptáculo que pueda instalarse para lavar ropa u otros propósitos específicos.

GFCI en garajes

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Como regla general, puede tener hasta 10 receptáculos en un solo circuito, pero esta es un área gris que está sujeta a la discreción del instalador y diseñador eléctricos.

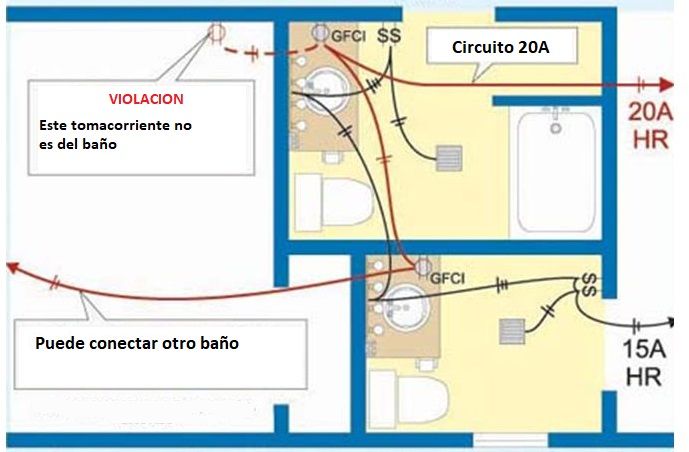

Se debe suministrar al menos un circuito de 20 amperios para receptáculos de baño. Cada baño…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!

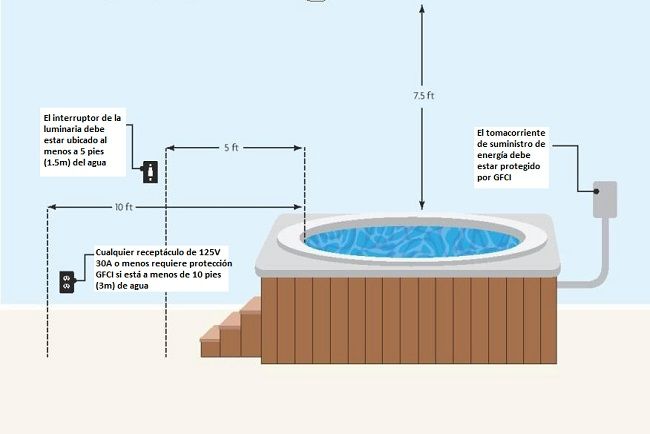

Se debe instalar al menos un receptáculo protegido con GFCI de 15 o 20 amperios y 120 voltios en una ubicación interior de spa o jacuzzi, a no menos…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Los spas o jacuzzis al aire libre tienen los mismos requisitos que una piscina. Consulte la sección 680 del NEC/NFPA70/NTC2050 para conocer esos requisitos.

Tenga en cuenta que todos los tomacorrientes de los dormitorios deben estar protegidos por un interruptor de circuito de falla de arco certificado para brindar protección a todo el circuito ramal. Esto incluye cableado a las salidas del detector de humo 210.12, NEC/NFPA70/NTC2050.

Receptáculos o tomacorrientes en la cocina: islas, peninsulas, fregaderos etc (Tipos, ubicaciones, distancias y prohibiciones)

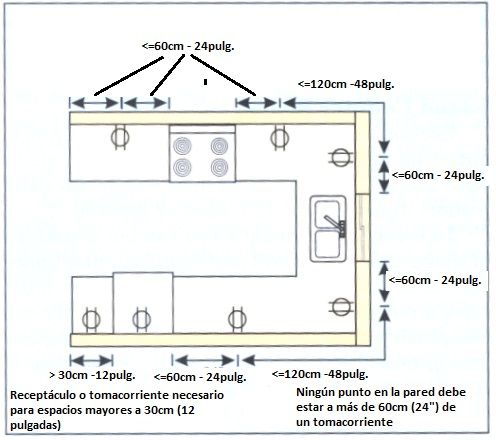

En la cocina, cada espacio en el mostrador de más de 12 pulgadas (30cm) debe tener un tomacorrientes o receptáculo protegido GFCI ; en general, todos los tomacorrientes o receptáculos de la encimera de la cocina deben estar protegidos mediante GFCI.

Los receptáculos o tomacorrientes de mostrador se instalarán de manera que ningún punto a lo largo de la pared esté a más de…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!

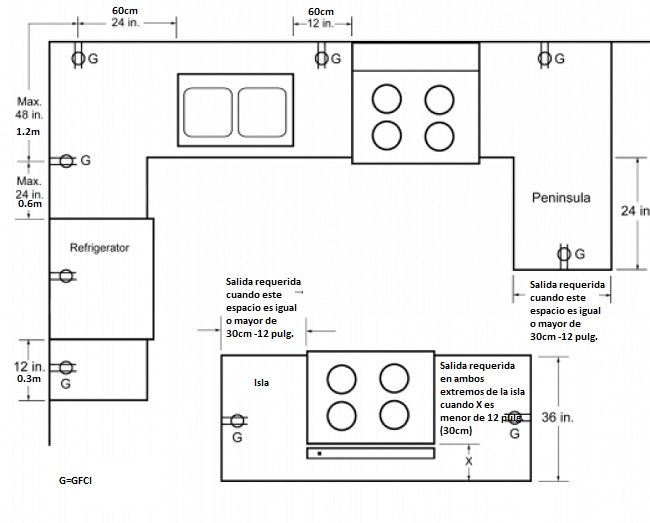

Tomacorrientes en la isla de cocina

Se requieren al menos dos circuitos derivados de 20 amperios para alimentar los tomacorrientes…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


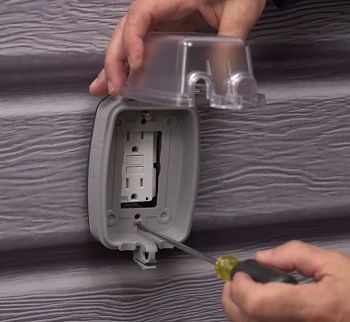

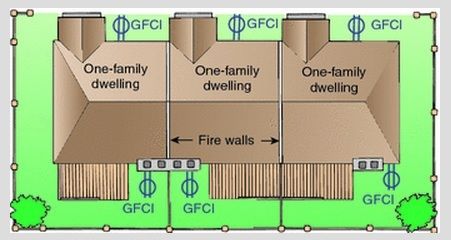

Lugares de una casa donde es requerido la protección de falla a tierra GFCI

Un interruptor de circuito de falla a tierra (GFCI) debe proteger TODOS los receptáculos o tomacorrientes enumerados a continuación:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Protección requerida de falla de arco (AFCI) para circuitos ramales

Un interruptor o breaker de falla de arco – AFCI es un dispositivo (generalmente, si no siempre, un interruptor o breaker) diseñado para brindar protección contra fallas de arco.

Un interruptor o breaker AFCI se disparará siempre que se detecte un arco. En todas las viviendas, un interruptor de circuito por falla de arco debe proteger TODOS los receptáculos monofásicos de 120 voltios, 15 y 20 amperios en las cocinas, salas familiares, comedores, salas de estar, salones, bibliotecas, dormitorios, soláriums, salas de recreación, armarios, pasillos, áreas de lavandería o áreas similares deben estar protegidas por AFCI.

En otras palabras, casi todos los receptáculos dentro de una vivienda, excepto los baños, el porche, la parte exterior y el garaje, deben estar protegidos por AFCI.

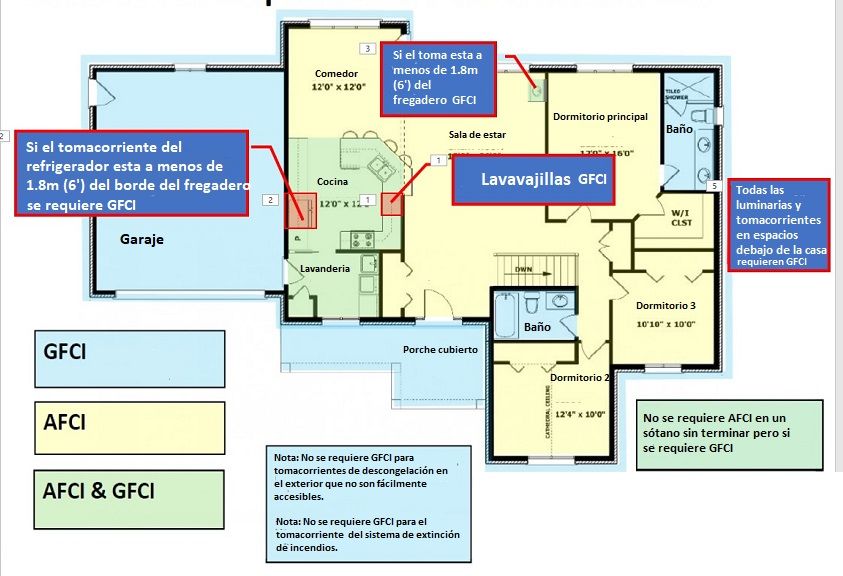

Resumen de areas de una casa que tomacorrientes GFCI y AFCI según NEC/NFPA70/NTC2050
