Como se diseña y realiza la instalación eléctrica de los ascensores según NEC/NFPA70/NTC2050. !!! PREMIUM !!!

Los muchos códigos y pautas que regulan el diseño eléctrico de un ascensor pueden parecer abrumadores, y tratar con el inspector eléctrico, el inspector de ascensores y el jefe de bomberos puede ser aún más intimidante.

Mientras revisan los planos y el sitio de construcción, pueden tener interpretaciones o requisitos contradictorios. Y como diseñador, puede convertirse en el punto de apoyo sobre el que todos estos requisitos y autoridades ejercen su influencia, sin embargo la comprensión de los conceptos básicos del ascensor puede ayudarlo a manejar la presión.

Los dos tipos principales de elevadores o ascensores son hidráulicos y de tracción. Los elevadores hidráulicos comprenden un depósito hidráulico, una bomba, un cilindro y un controlador. La bomba envía fluido hidráulico desde el depósito al cilindro, enterrado profundamente debajo del hueco del ascensor. La presión del fluido en el cilindro sube y baja la cabina del ascensor.

Ascensor hidraulico
Ascensor o elevador hidráulico

Los interruptores de límite colocados a lo largo de la altura del eje se comunican con el controlador y detienen la cabina en cada relleno. Los cilindros de los elevadores hidráulicos no suelen ser adecuados para edificios de más de cinco pisos. En tales casos, es económicamente justificable especificar un elevador de tipo de tracción.

Ascensor o elevador de traccion
Ascensor o elevador de tracción

Los elevadores de tracción suben y bajan la cabina del elevador con cables, un sistema de poleas y contrapesos accionados por un motor en la rueda motriz principal. Los motores para ascensores de tracción eran tradicionalmente de CD o síncronos, pero las nuevas instalaciones utilizan motores de AC y VFD (Variadores de frecuencia) para controlar la velocidad.

La sala de equipos de ascensores que sirve a un ascensor hidráulico casi siempre se encuentra en el piso más bajo adyacente al hueco del ascensor. La sala de equipos de un elevador de tracción generalmente se encuentra en la parte superior del edificio, directamente sobre o junto al eje.

Su proveedor de ascensores se encargará de todo el cableado y los requisitos de código relacionados para la cabina del ascensor y los diversos controles. Sin embargo el instalador eléctrico será responsable de especificar los elementos relacionados con la alarma contra incendios y algunos controles, así como de suministrar iluminación y energía a la sala de equipos y al foso del ascensor.

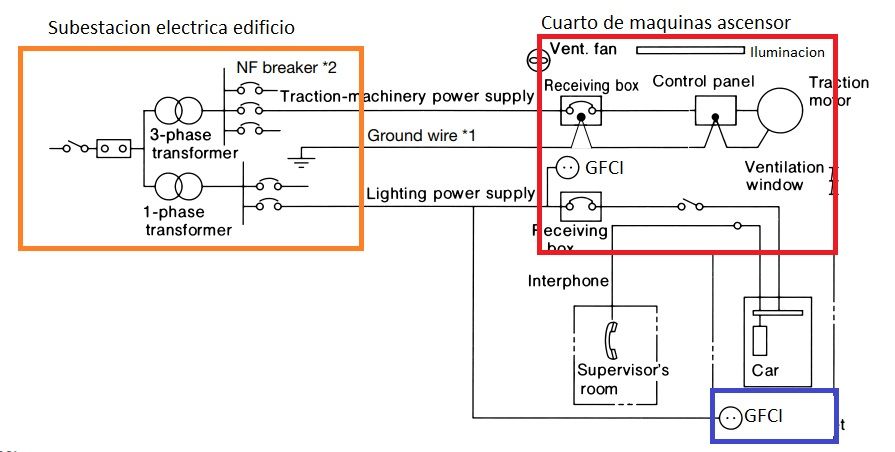

Instalación eléctrica que deberá realizar el electricista

Primero, deberá instalar la iluminación en la sala de equipos del ascensor y en el foso del ascensor. Las luminarias deben tener lentes o estar equipadas con protectores para proteger las lámparas.

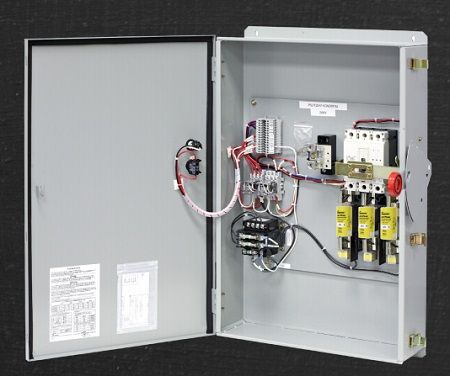

En salas de máquinas, los medios de desconexión requeridos por 620.51 NEC deben ubicarse a 610 mm (24 pulgadas) del lado abierto de la puerta de acceso a la sala de máquinas. Cuando se requiera más de una desconexión para un grupo de varios ascensores, las desconexiones deben estar adyacentes entre sí con la primera desconexión ubicada a 610 mm (24 pulgadas) del lado abierto de la puerta de acceso a la sala de máquinas. La medición se tomará desde el borde de la desconexión más cercana a la puerta de la sala de máquinas.

Relacionados  Que es la potencia aparente S (kVA)

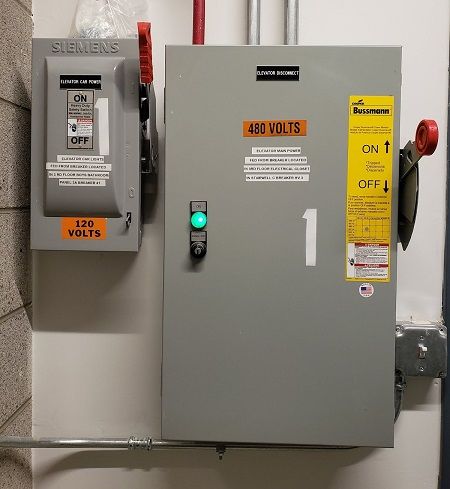

medios de desconexión requeridos por 620.51 deben ubicarse a 610 mm (24 pulgadas) del lado abierto de la puerta de acceso a la sala de máquinas
Distancia de los medios de desconexión a la puerta del cuarto de maquinas

El interruptor de las luminarias de la sala de equipos superior debe estar junto a la puerta de entrada. El interruptor de luminarias en el pozo debe montarse a 1 m(42 pulg.) por encima del nivel del piso, junto a la escalera. Necesita al menos un receptáculo o tomacorriente protegido con GFCI de 120 V en cada ubicación, en el foso y el cuarto superior. También requieres luminarias en cada piso o piso intermedios según exigencias del proveedor del ascensor.

Salidas eléctricas en cuarto de maquinas superior
Salidas eléctricas en cuarto de maquinas superior (Tabla 110.26(A)(1))
