Diferencias entre sensores infrarrojos, ultrasónicos y doble tecnología.

Tal vez usted se ha dado cuenta que al entrar en una sala de reuniones o poner los suministros en el armario de la oficina, cruza un umbral y en un instante, el espacio se ilumina como si fuera magia.

Este fenómeno invisible es probablemente el trabajo de sensores de ocupación probados y confiables.

Los controles por sensores son una forma sencilla de aumentar la eficiencia en su hogar, oficina o edificio comercial, mientras le da a los ocupantes una cosa menos de qué preocuparse: encender las luces.

Sin embargo, una vez que hemos decidido hacer el cambio a sensores de ocupación, es posible que que tenga el cuestionamiento de qué tipo de sensor es la mejor opción para su espacio.

Para ayudarle a tomar la decisión correcta, aquí esta una rápida visión general de tres de los tipos de ocupación y de sensores de vacantes más comunes.

Los sensores de ocupación utilizan diferentes tecnologías, incluyendo infrarrojo pasivo (PIR), ultrasonido y tecnología dual, para detectar la presencia o ausencia de ocupantes en un espacio. Algunos sensores también utilizan detección acústica.

Estos se utilizan para detectar la presencia o ausencia de ocupantes en un espacio. Algunos sensores también utilizan detección acústica.

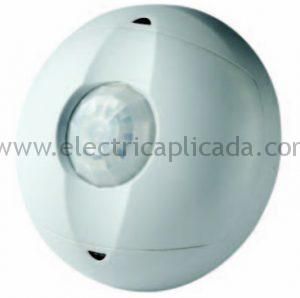

SENSOR INFRARROJO (PIR)

Los sensores PIR (Infrarrojos) detectan la presencia de los ocupantes mediante la detección de la diferencia entre el calor emitido por el movimiento de las personas y el calor de fondo.

Los sensores ultrasónicos detectan la presencia de personas mediante el envío de ondas sonoras ultrasónicas en un espacio y la medición de la velocidad a la que regresan, buscan cambios de frecuencia causados por una persona que se mueve.

Los sensores PIR (Infrarrojos) requieren una línea de visión directa entre el sensor y los ocupantes en un espacio. Debido a este requisito, los administradores pueden definir estrictamente la cobertura del sensor. Los sensores ultrasónicos cubren todo el espacio y no necesitan una línea de visión. Como resultado de ello, pueden detectar personas detrás de obstáculos. También son más sensibles a los movimientos de menor importancia, tales como movimientos de la mano.

Los sensores PIR son muy adecuados para espacios cerrados, reemplazando el interruptor de pared, áreas de techos altos, espacios con alto flujo de aire, zonas con visión directa. Ejemplos de estos espacios incluyen oficinas privadas, vestíbulos, pasillos del almacén, pasillos, salas de computadores, laboratorios, estanterías de libros de bibliotecas, salas de conferencias, armarios de almacenamiento y espacios al aire libre.

Relacionados  Correcta instalación de Salidas eléctricas y de iluminación para exteriores

Los problemas que podrían complicar su aplicación incluyen bajos niveles de movimiento de los ocupantes, los obstáculos que bloquean la vista del sensor y sensores montados sobre fuentes que vibren o dentro de un rango de 2 a 3 m de difusores de aire.

Los sensores PIR son asequibles y fáciles de instalar y son un tipo de control versátil que puede funcionar en una amplia variedad de configuraciones diarias, incluidos baños de un solo uso, salas de reuniones y áreas de almacenamiento.

Sin embargo, un inconveniente es que los sensores PIR requieren una línea directa de visión entre el sensor y cualquier movimiento para funcionar correctamente . Debido a esto debe usarlos con moderación en espacios abiertos, así como las áreas que están restringidos por las barreras, paredes u otros objetos de gran tamaño.

Como-funciona-el-sensor-infrarrojo-2

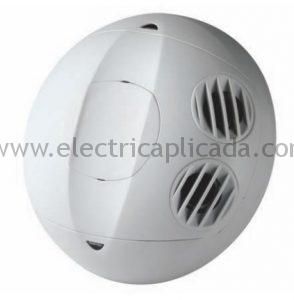

SENSOR ULTRASONICO

Sensor-leviton-ultrasonico-2

Los sensores ultrasónicos, por su parte, son adecuados para espacios en los que una línea de visión no es posible, como espacios compartimentados, y en los espacios que requieren un mayor nivel de sensibilidad. Ejemplos de tales espacios incluyen baños, oficinas abiertas, pasillos y escaleras.

Los problemas que podrían complicar su aplicación incluyen: techos altos de 5 metros; altos niveles de vibración o alto flujo de aire, que puede causar problemas de conmutación; y los espacios abiertos que requieren cobertura selectiva, como el control de pasillos.

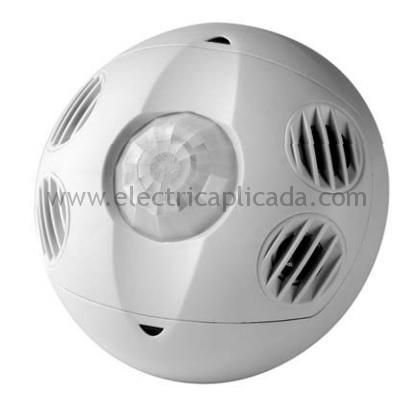

SENSOR MULTITECNOLOGIA ULTRASONICO+INFRARROJO

Sensor-leviton-multitecnologia-ultrasonico-mas-infrarrojo-2

Los sensores de doble tecnología que utilizan tanto PIR (Infrarrojo) y tecnologías ultrasónicas, activan las luces sólo cuando ambas tecnologías detectan la presencia de ocupantes. Esta configuración elimina virtualmente la posibilidad de falsos problemas que aparecen, y que requiere la tecnología ultrasonica para mantener las luces encendidas lo cual reduce significativamente la posibilidad de falsos problemas de encendido.

Las aplicaciones apropiadas incluyen salones, salas de conferencias y espacios en los que es deseable un mayor grado de detección.

los sensores de tecnología dual son una solución inteligente que puede ayudar a reducir el desperdicio de energía y proporcionar un nivel adicional de comodidad para los ocupantes.

Trabajan utilizando una combinación de tecnología PIR y ultrasónica. A medida que los individuos se mueven a lo largo de un espacio determinado, el análisis de ondas ultrasónicas y el efecto Doppler ayudan a detectar el movimiento indirecto, mientras que los sensores infrarrojos pasivos monitorean la presencia directamente.

Este enfoque híbrido los hace extremadamente receptivos y altamente confiables, incluso en áreas grandes con obstrucciones o paredes divisorias. Ellos son la solución perfecta para la gestión de las luces en un espacio de oficina, biblioteca, instalaciones de fabricación comercial o gran área común.

Como-funciona-la-multitecnologia-UltrasonicoInfrarrojo-2

En principio, el sensor de presencia está desarrollado para controlar el funcionamiento de luminarias, pero  también se podrá utilizar para otros equipos como: extracción, pequeños motores, electrodomésticos etc, sin sobrepasar el amperaje de la carga y el tipo de carga que designe el fabricante resistiva, inductiva etc.

Planificación del diseño

La ubicación adecuada del sensor minimiza la posibilidad de un cambio molesto y garantiza que las luces se enciendan cuando una persona ingrese al espacio y el sensor mantendrá una línea de visión sin obstáculos en las áreas de tareas en todo momento.

Relacionados  Que es el factor de potencia y cuales son los valores mas comunes.

Los diseñadores también deben especificar la orientación del sensor. Por ejemplo, los sensores ultrasónicos deben apuntar hacia el área de mayor actividad en el espacio. También deben determinar si se debe instalar el sensor en el interruptor de pared, pared, esquina, techo o centrarlo.

Los sensores montados en el techo son adecuados para grandes áreas con obstáculos, como particiones, así como espacios estrechos, como pasillos generales y pasillos de almacenes. Los sensores montados en lo alto de una pared y en las esquinas son apropiados para cubrir grandes áreas que presentan obstáculos.

Los sensores de interruptor de pared o de caja de pared son relativamente económicos y fáciles de instalar, y son apropiados para espacios más pequeños y cerrados, como oficinas privadas con líneas de visión claras entre el sensor y el área de tareas. Los sensores de pared son apropiados para cubículos individuales.

Instalación de sensores

El siguiente paso es determinar el conjunto de características específicas para el sensor y la fuente de alimentación, así como si el sensor debe integrarse con otros dispositivos de control. Entre las características especiales que podría ofrecer el sensor están:

• Operación de voltaje de línea sin una fuente de alimentación, que es adecuada para aplicaciones en áreas sin plenum o donde las cajas de conexiones son difíciles de acceder

• Sensores de autocalibración que se adaptan continuamente a los patrones de uso del espacio

• Operación manual para un mayor ahorro de energía.

• Fuentes de alimentación con dos relés para conmutación de dos niveles

• Un fotosensor integral para mantener las luces apagadas si detecta suficiente luz diurna

• Una combinación de sensor de ocupación con dimmer

• Relé aislado para interactuar con otras cargas, como HVAC (Aire acondicionado)

• Conectividad con red digital (Internet)

• Pequeños sensores disponibles como parte de una lámpara.

Para garantizar la satisfacción de los ocupantes con la instalación del sensor, el fabricante y el diseñador pueden colaborar en la puesta en marcha y la puesta en servicio en campo. La puesta en marcha comienza durante el diseño con la selección del sensor correcto y su ubicación correcta en los planos.

Durante la puesta en servicio en campo, los instaladores deben verificar que el cableado que conecta el sensor o la unidad de alimentación a la alimentación y las cargas sea correcto. También deben verificar la colocación y orientación del sensor en comparación con las especificaciones y los planos.

La instalación puede requerir dos o incluso tres ajustes principales. Los diseñadores deben coordinar esta fase de la puesta en servicio con la colocación de muebles porque los ocupantes ocasionalmente mueven muebles o equipos.

Relacionados  Áreas de los hospitales donde se requieren tomas grado hospitalario

Configuración de sensores

La configuración del retardo de tiempo del sistema permite a los instaladores o técnicos internos cambiar la cantidad de tiempo antes de que el sensor apague las luces después de percibir que la habitación está desocupada.

Los retardos de tiempo más cortos producen mayores ahorros de energía, pero también resultan en una vida más corta de la lámpara debido a un cambio más frecuente.

Los retrasos de tiempo más prolongados evitan los ciclos continuos de encendido y apagado porque los ocupantes pueden entrar y salir de un espacio con frecuencia. También ayudan a superar breves períodos cuando un ocupante se está moviendo muy poco. Los fabricantes a menudo recomiendan retrasos de no menos de 15 minutos.

La configuración de sensibilidad permite al instalador o al técnico interno determinar la cantidad de movimiento que hará que las luces se enciendan, se mantengan encendidas o se apaguen.

Si el nivel de sensibilidad es demasiado alto, el sensor podría encender las luces, aunque el espacio esté desocupado. Si es demasiado bajo, el sensor podría apagar las luces, aunque el espacio esté ocupado. Debido a que la sensibilidad se relaciona con la cobertura, cambiar la sensibilidad cambia el área de cobertura.

La configuración de nivel de luz está disponible con modelos que ofrecen una función de cambio de luz diurna. Permite que el instalador o el técnico interno retrasen el encendido de las luces si la habitación recibe suficiente luz natural.

Los administradores también pueden especificar sensores de autocalibración, que ajustan automáticamente sus ajustes de retardo y sensibilidad a lo largo del tiempo. Pero deben ser conscientes de que el cambio inicialmente puede ser común durante algún tiempo mientras el sensor está aprendiendo.

Una vez que finaliza la instalación, los diseñadores e instaladores deben reunirse con los ocupantes para educarlos sobre la intención y la funcionalidad de los controles como una forma de asegurar la aceptación de la tecnología.
