Como calcular la capacidad de un transformador seco para un edificio. !!! PREMIUM !!!

Un transformador es uno de los componentes principales de un sistema de distribución eléctrica con el mayor impacto en el rendimiento del sistema durante el funcionamiento en estado estable (normal) y durante las perturbaciones del sistema, como una falla.

Por lo tanto, los ingenieros deben asegurarse de que el transformador tenga el tama√Īo adecuado para la aplicaci√≥n espec√≠fica y pueda suministrar la energ√≠a adecuada a las cargas en las condiciones de dise√Īo y las pautas est√°ndar.

Las aplicaciones típicas para este tipo de equipos importantes son plantas industriales, edificios comerciales, hospitales, edificios de oficinas, centros comerciales, escuelas, edificios de apartamentos, etc.

Este artículo se centra en transformadores de tipo seco, tales como autoenfriamiento ventilado, enfriado por aire forzado, no ventilado, autorefrigerados y sellados autorefrigerados de menos de 30 MVA y 34,5 kilovoltios.

En general, los transformadores de tipo seco son menos inflamables (es decir, no contienen l√≠quidos ni aceite) y presentan menos riesgo de incendio, lo que los hace m√°s adecuados para su uso en edificios y cerca de ellos. Este tipo de transformador tiene una temperatura de funcionamiento m√°s alta y normalmente requiere un espacio m√°s grande. Debido a que los transformadores de tipo seco requieren aire para enfriar, es necesario proporcionar un sistema de ventilaci√≥n de tama√Īo adecuado para el calor generado por el transformador.

El enfoque general para dimensionar los transformadores y el impacto del sistema relacionado son similares para todos los tipos de transformadores con diferentes clases de enfriamiento.

Sitio para ubicación del transformador

Se debe tener una consideraci√≥n cuidadosa al seleccionar la ubicaci√≥n adecuada para un transformador. Varios detalles, incluido el tipo de transformador, tama√Īo, ventilaci√≥n, presi√≥n atmosf√©rica, altitud, nivel de voltaje y espacio libre, tendr√°n un factor determinante en la selecci√≥n de la ubicaci√≥n ideal para el transformador requerido para una determinada instalaci√≥n.

Un ingeniero debe conocer las limitaciones debidas a la ubicaci√≥n seleccionada de un transformador. En general, las clasificaciones de kVA se basan en una temperatura que no debe exceder los 40 ¬į C de temperatura ambiente (o una temperatura ambiente de 30 ¬į C como promedio durante un per√≠odo de 24 horas; de lo contrario, se producir√° una disminuci√≥n en la vida √ļtil) y tambi√©n la instalaci√≥n de mas de 1000mt sobre el nivel del mar.

Relacionados  Como elegir el voltaje de una instalación eléctrica ¡¡¡ PREMIUM !!!

Si no se cumple alguna de estas condiciones, se debe reducir la capacidad nominal del transformador. En tal caso, los kVA del transformador debe reducirse en un 8% por cada 10 ¬į C por encima de 40 ¬į C (cuando se enfr√≠a por aire para un transformador de tipo seco) y tambi√©n en un 0,3% por cada 100mt sobre los 1000mt de altitud) . Se discuten m√°s detalles para la consideraci√≥n del sitio en NFPA 70: Art√≠culos 450.8, 450.21 y 450.22 del C√≥digo El√©ctrico Nacional.

Selección del voltaje para el transformador

El voltaje primario generalmente se selecciona con base al voltaje de la fuente disponible (por ejemplo, la fuente de la red el√©ctrica) y el voltaje de carga requerido, si la carga est√° dise√Īada para operar en un sistema monof√°sico o trif√°sico. Los transformadores de medio voltaje con voltaje est√°ndar son: 2,400v, 4,160v, 4,800v, 6,900v, 7,200v, 12,000v, 13,200v, 13,800v, 23,000v y 34,500 voltios. El lado de bajo voltaje incluye 208v, 480v, 2400v y 4 160v.

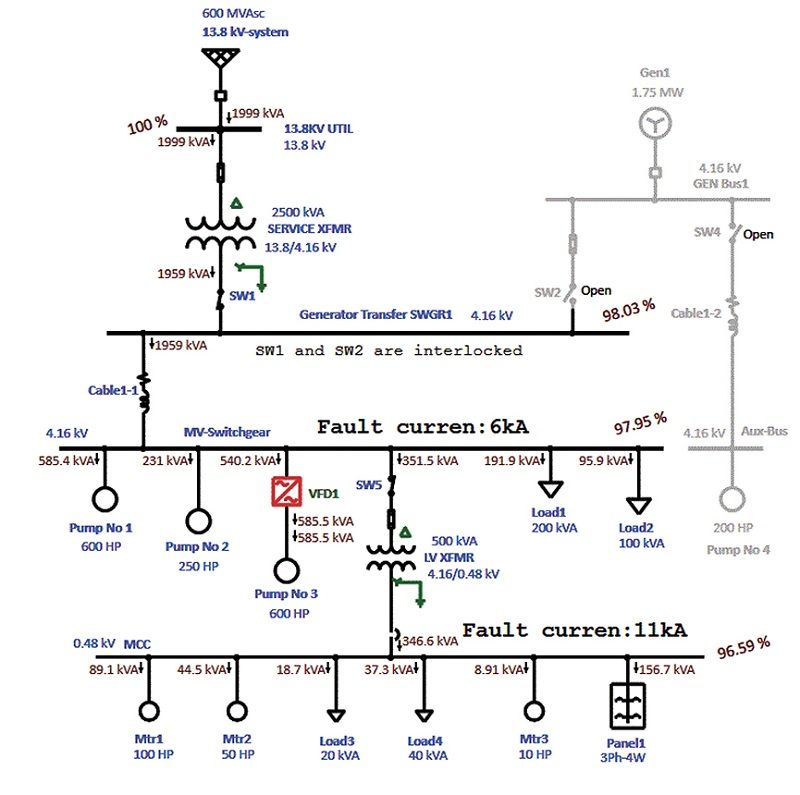

ejemplo de unifilarFigura 1.
