La revisión del código NEC 2020 tiene un número significativo de cambios con un efecto dramático en el entorno de la construcción residencial.

Dada la importancia de las seguridad eléctrica residencial vemos oportuno realizar este articulo con los principales cambios en requisitos eléctricos para las unidades de vivienda.

Este articulo no tiene ningún orden en particular y esta orientado principalmente a las actualizaciones y cambios de la NEC 2020 en las instalaciones eléctricas residenciales.

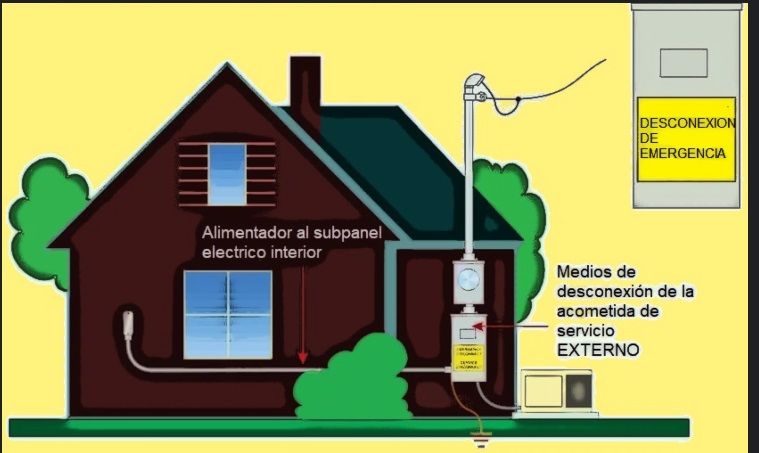

Desconectadores de emergencia exteriores en unidades de vivienda residenciales. Articulo 230.85

Se establecieron nuevos requisitos exigiendo que un medio de desconexión de emergencia (que podría ser el medio de protección de la acometida) para una vivienda de una o dos familias se instale y ubique en un lugar de fácil acceso en el exterior de la estructura.

Deseas tener acceso a informacion de ingenieria electrica especializada para mejorar tu conocimiento como electricista

Hasta ahora, nunca había existido un requisito de NEC/NFPA70 para que un medio de desconexión de emergencia de la acometida se ubique dentro o fuera de una casa.

Sin embargo en el NEC 2020 las cosas cambiaron y el nuevo lenguaje del código exige…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Se realiza de esta manera porque no es divertido aventurarse afuera en el frío cuando se requiere restablecer un disyuntor/breaker en caso de que se dispare. Estos tipos de configuraciones de servicio solo cumplirán con el nuevo lenguaje del código si se instala una desconexión de emergencia en el exterior, un ejemplo de este tipo de instalaciones se presenta en la siguiente imagen:

Instalacion de desconexion electrica exterior que no cumple con NEC - NFPA70 2020
Instalación sin desconexión eléctrica exterior que no cumple con NEC – NFPA70 2020

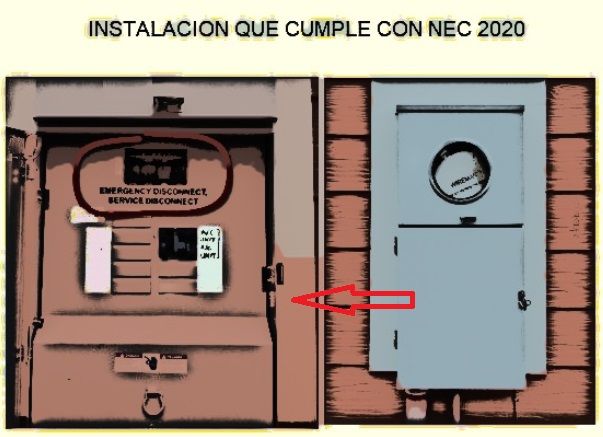

Esta desconexión de emergencia exterior requerida puede consistir en las desconexiones de la acometida, una desconexión del medidor debidamente marcada u otros interruptores o protecciones o disyuntores/breaker certificados en el lado de suministro de cada desconexión de la acometida que sean adecuados para su uso como equipo de desconexion de los conductores.

Todas estas opciones deben estar debidamente marcadas para indicar que son desconexiones de acometida de servicio, desconexiones de emergencia, etc. como lo exige el articulo 110.21 (B). ver siguiente imagen:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Ubicación de tomacorrientes y receptáculos eléctricos alrededor de los espacios de la bañera y ducha. Articulo 406.9 (c)

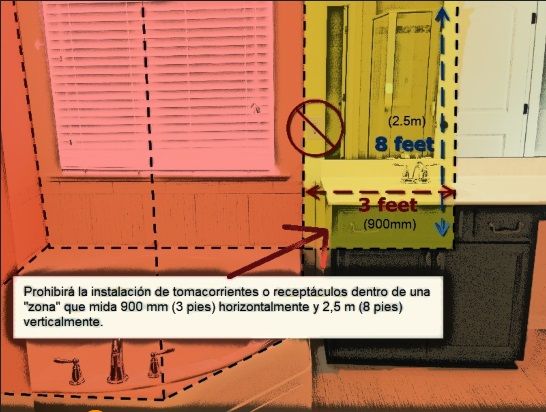

Ahora se prohibirá la instalación de tomacorrientes o receptaculos dentro de una “zona” que mida 900 mm (3 pies) horizontalmente y 2,5 m (8 pies) verticalmente desde la parte superior del borde de la bañera o el umbral de la cabina de ducha incluido el espacio directamente sobre la bañera o ducha, como se ve en la siguiente imagen:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


También debe tenerse en cuenta que esta “zona” horizontal de 900 mm (3 pies) y vertical de 2,5 m (8 pies) se asocia con mayor frecuencia con unidades de vivienda, pero un estudio más detallado de este requisito aquí en 406.9 (C) y 410.10 (D ) para luminarias y ventiladores de techo revelará que estos requisitos no son exclusivos de las unidades de vivienda únicamente.

Ampliación de protección GFCI para mayores voltajes en unidades de vivienda. Articulo 210.8 (A)

Cada ciclo de cambio en el código produce más y más movimiento hacia la protección GFCI de toda una casa. El NEC/NFPA70 2020 no es diferente.

En el pasado, se requería protección GFCI en viviendas para receptáculos o tomacorrientes monofásicos de 125 voltios, 15 y 20 amperios en ubicaciones específicas.

Esta actualización del código elimina “15 y 20 amperios” del texto y expande la protección GFCI en las viviendas para incluir receptáculos de hasta 250 voltios, como…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Excepción a (5): No se requerirá que un receptáculo que suministre solo una alarma de incendio o un sistema de alarma de robo instalado permanentemente tenga protección de interruptor de circuito de falla a tierra.

(6) Cocinas: donde se instalan los receptáculos o tomacorrientes para servir las superficies de la encimera.

(7) Fregaderos: donde los receptáculos se instalan a menos de 1,8 m (6 pies) del borde interior superior de la taza del fregadero.

Fregaderos

(8) Cobertizos para botes.

(9) Bañeras o cabinas de ducha: donde los receptáculos o tomacorrientes se instalan a menos de 1,8 m (6 pies) del borde exterior de la bañera o cabina de ducha.

(10) Áreas de lavado

Por ejemplo

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


La justificación presentada para este cambio demostró la necesidad de protección GFCI para receptáculos con capacidad nominal de 125 voltios mayores. Incluir estos receptáculos de voltaje más alto para protección GFCI en unidades de vivienda es compatible con las disposiciones de protección GFCI aumentadas que ocurrieron para otras unidades que no sean viviendas en 210.8 (B) durante el NEC 2017.

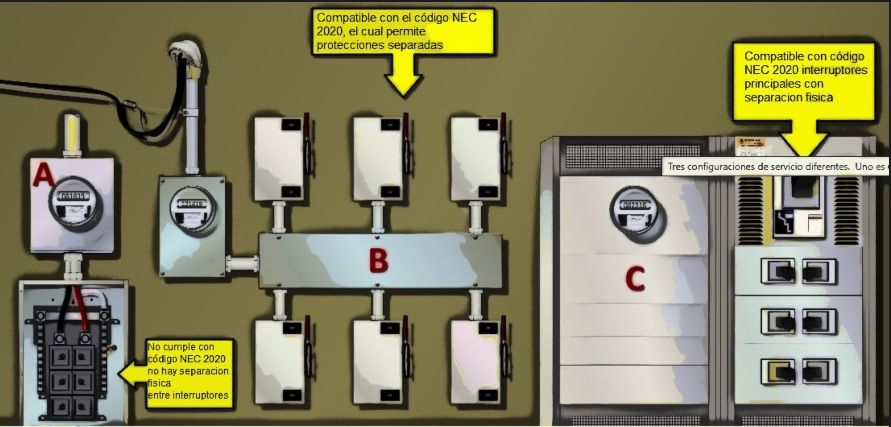

No se permiten de dos a seis medios de desconexión de servicios en el mismo tablero sin divisiones físicas. Articulo 230.71 (b)

El NEC ha permitido hasta seis interruptores para acometidas en un solo gabinete durante décadas. Varias aportaciones públicas (propuestas de cambio de código) se enviaron durante el ciclo de actualización del código NEC 2020 expresando preocupaciones sobre los peligros de seguridad eléctrica que existen en base a la configuración anterior, uno de los cuales es el hecho de que siempre hay conductores o barras de distribución en el gabinete de protección de acometidas que quedan energizadas incluso cuando todas las desconexiones de las acometidas están apagadas.

Si bien se permite que los medios de desconexión de la acometida consistan en no más de seis interruptores o juegos de disyuntores/breakers, ubicados en un grupo de recintos separados, o en un tablero/cuadro eléctrico de distribución, esto solo se permitirá…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!

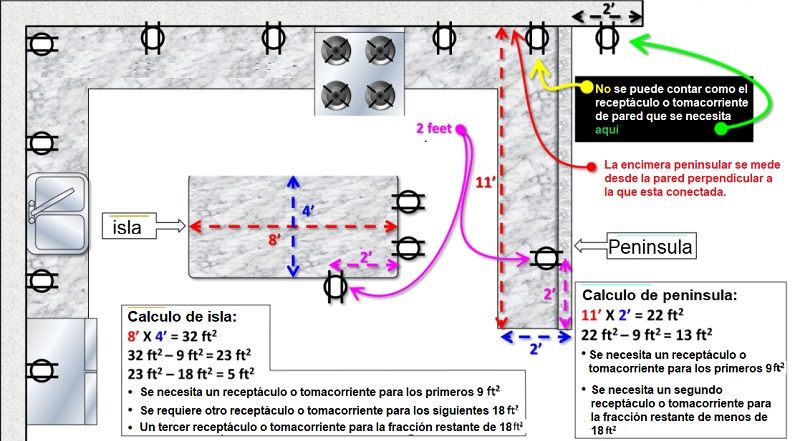

Actualización de cálculos de receptáculos o tomacorrientes para penínsulas e islas de las encimeras o mesones de cocina. Articulo 10.52 (C) (2)

Se crearon actualizaciones a los requisitos de la medición para determinar la necesidad y/o el número de receptáculos o tomacorrientes necesarios para las penínsulas e islas en los mesones o encimeras de las cocinas de las unidades de vivienda residencial.

Para mesones o encimeras y superficies de trabajo en isla y península, las medidas horizontales de 600 mm (24 pulg.) o más y de 300 mm (12 pulg.) o más se cambiaron a un cálculo…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


¿Qué significa toda esta nueva información sobre pies o metros cuadrados para el instalador o inspector?.

Dependiendo de los pies cuadrados de la encimera de la isla o península, se determinará el número requerido de tomacorrientes para esa encimera de la isla o península.

Por ejemplo

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!

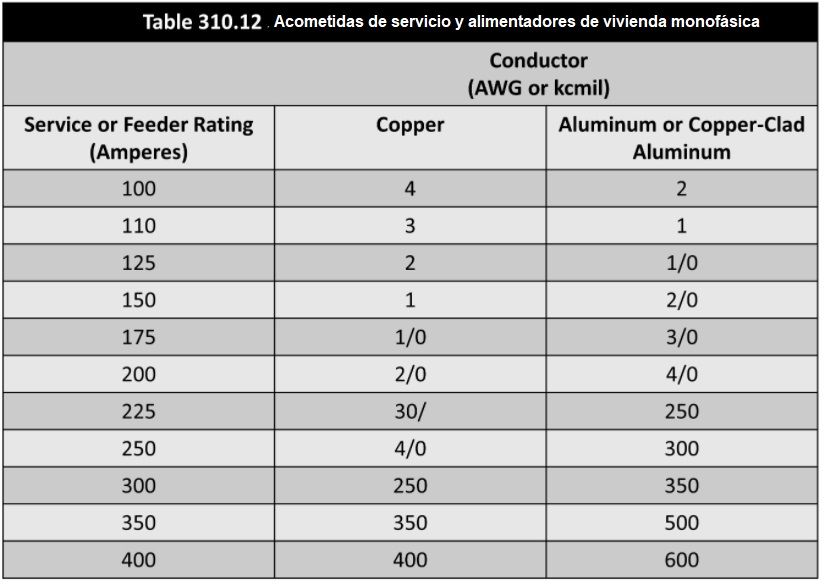

Nueva tabla de amperaje para acometidas de servicios y alimentadores principales de unidades de vivienda monofásicas. Artículo 310

El artículo 310 pasó por amplias revisiones en el NEC 2020. Una de esas revisiones involucró la reubicación de la acometida de la unidad de vivienda y los requisitos de tamaño de los conductores de acometida principal de 310.15 (B) (7) en el NEC 2017 a 310.12 para el NEC 2020.

Se permite que estos conductores de acometidas de servicio tengan…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Esta tabla de décadas de antigüedad se eliminó del Código en el NEC de 2014 y se reemplazó con una reducción de ampacidad de no menos del 83 por ciento de la clasificación de servicio o acometida de los valores de ampacidad de la Tabla 310.15 (B) (16).

Ejemplo: Un alimentador eléctrico monofásico de 120/240 voltios, 3 cables, para una vivienda unifamiliar con una carga calculada (del artículo 220) de 98 amperios. ¿Qué conductores de cobre de entrada de la acometida de servicio aéreos con aislamiento THWN se requiere?.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!

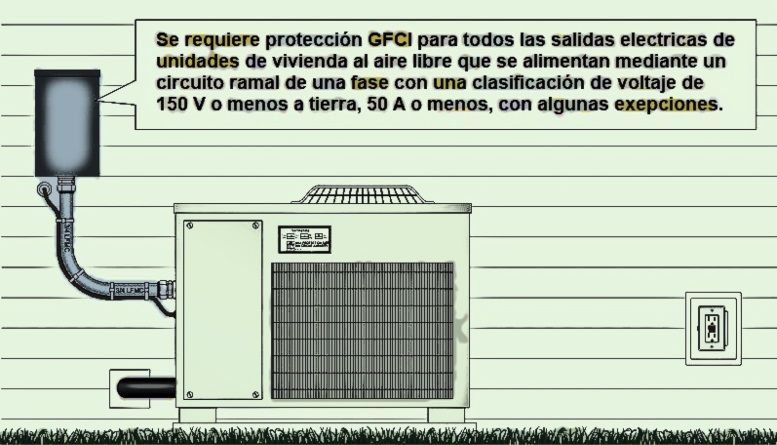

Protección gfci ampliada para las salidas al aire libre (Exteriores) en una vivienda. Articulo 210.8 (f)

Una “salida eléctrica”, de acuerdo con la definición del artículo 100 de la NEC/NFPA70, es un punto en el sistema de cableado en el que se toma la corriente para suministrar potencia a un equipo eléctrico.

Mucha gente comete el error de pensar que solo los receptáculos o tomacorrientes pueden ser “salidas eléctricas”. Sin embargo un receptáculo o tomacorriente es un tipo de salida eléctrica, pero también lo es una conexión cableada como un detector de humo o una luminaria montada directamente en la salida eléctrica, o incluso el punto en un sistema de aire acondicionado exterior donde el circuito se conecta a los medios de desconexión que alimentan la unidad de aire acondicionado. .

En el NEC 2020, todos los ” tomacorrientes ” exteriores para viviendas, que no sean iluminación, derretimiento de nieve eléctrico, deshielo o calefacción para tuberías, que se alimenten mediante circuitos ramales monofásicos de 150 voltios a tierra o menos y 50 amperios o menos, deberá tener protección de interruptor de circuito de falla a tierra para el personal.

Ejemplo: Un acondicionador de aire de una unidad de vivienda al aire libre, monofásico de 240 V…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


La unidad condensadora tenía una falla a tierra que provocó que la carcasa metálica de la unidad se energizara. El niño fue electrocutado fatalmente cuando hizo contacto simultáneamente con la unidad y la cerca de metal.

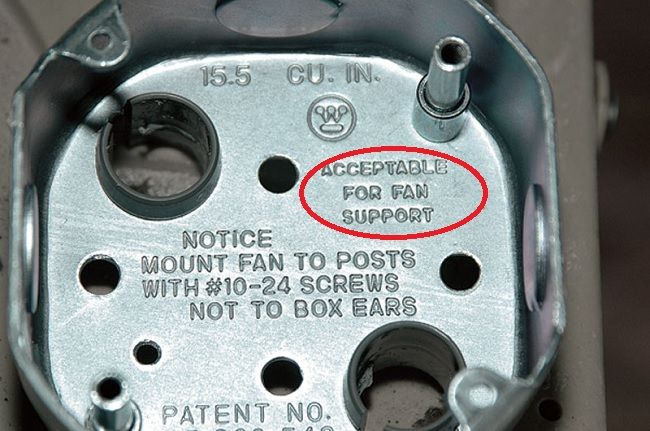

Cajas eléctricas de ventiladores suspendidos en el techo (ventiladores de paletas). Articulo 314.27 (C)

La Sección 314.27 (C) trata sobre las cajas eléctricas de salida para ventiladores de techo y garantizar que puedan soportar adecuadamente un ventilador, si la caja se coloca en un lugar donde es probable que se instale un ventilador.

A veces, un propietario selecciona un paquete de cableado previo para ventilador de techo cuando se está construyendo la casa. A menudo…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!

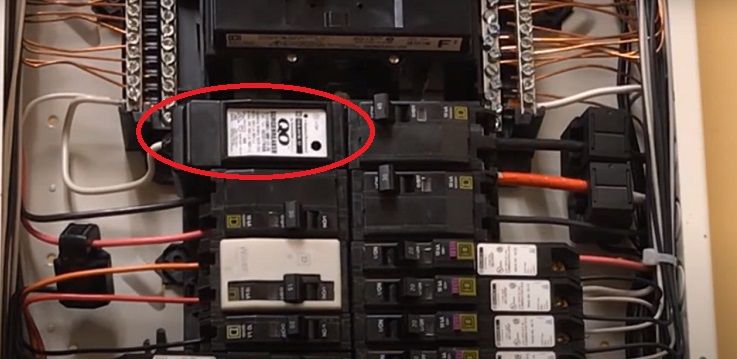

Protección contra sobretensiones (SPD-surge protective device ) en la acometida de las unidades de vivienda residenciales. Articulo 230.67

Ahora se requiere que todos las acometidas de servicio de las unidades de vivienda cuenten con protección contra sobretensiones.

El dispositivo de protección contra sobretensiones (SPD) debe ser…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Entre los ejemplos de DER se incluyen las unidades solares fotovoltaicas en los tejados, las unidades de generación de viento, los sistemas de almacenamiento de baterías, las baterías de los vehículos eléctricos que se utilizan para exportar energía a la red y las pilas de combustible.

Los equipos electrónicos que salvan vidas, como los sistemas de alarma contra incendios, los GFCI, los AFCI y las alarmas de humo, pueden dañarse cuando se produce una sobretensión debido a fenómenos como rayos. En muchos casos, los dispositivos y equipos electrónicos pueden dañarse e inutilizarse debido a una sobretensión, sin embargo comúnmente el propietario no detecta este daño.

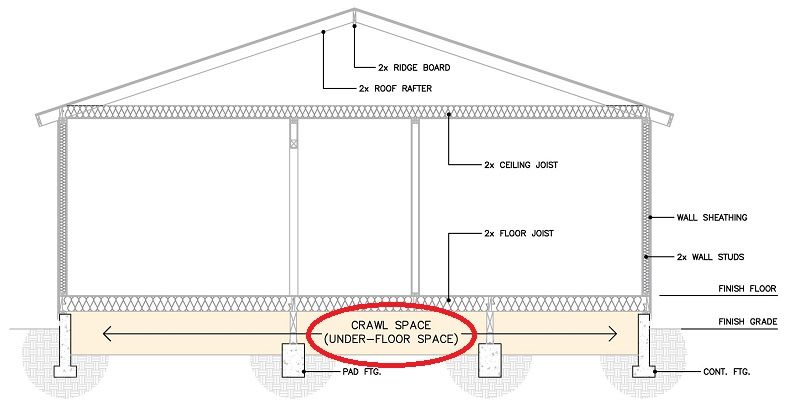

Protección gfci para todos los sótanos de unidades de vivienda residenciales. Articulo 210.8 (A) (5)

Todos los receptáculos de 125 voltios a 250 voltios alimentados por un circuito ramal monofásico de 150 voltios o menos a tierra instalados en todos y cada uno de los sótanos de las unidades de vivienda, ahora requerirán…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!

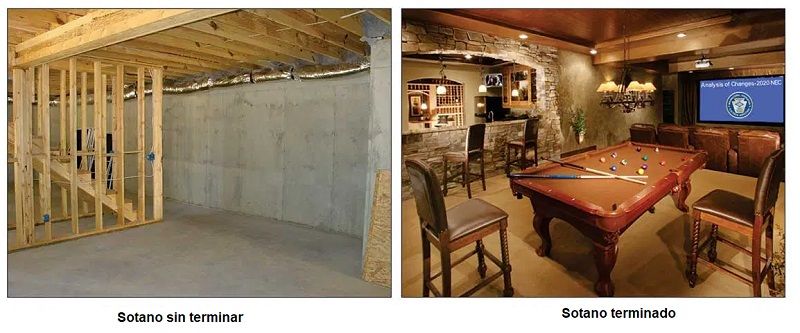

El potencial de los peligros eléctricos que residen en los sótanos no se elimina mediante el establecimiento de una demarcación de las superficies terminadas en comparación con las superficies sin terminar.

Las tomacorriente en los sótanos terminados se utilizan a menudo para encender lámparas, equipos de entretenimiento, sistemas de juegos interactivos, etc. Existe un riesgo de humedad prevalente cuando una persona está en contacto con un piso húmedo, independientemente del tipo de piso, y luego interactúa con el sistema eléctrico. El usuario de estos dispositivos corre el mismo riesgo de descarga eléctrica que en un sótano sin terminar.

Medidas en centímetros o pulgadas para definir una protección gfci. Artículo 210.8

Para determinar si se requiere protección de interruptor de circuito de falla a tierra (GFCI) para el personal de acuerdo a una medida en cm o pulgadas, se requiere medir la distancia desde…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Un tomacorriente o receptáculo de dormitorio nunca ha establecido requisitos para la protección GFCI, pero exigiría protección GFCI bajo estas circunstancias únicas.
