Cada tres años, el National Electrical Code® (NEC®) se revisa y amplía. Inicialmente, la NFPA® recibió 3.730 sugerencias públicas de cambios, lo que resultó en 1.400 primeras revisiones.

Hubo 1.930 comentarios públicos presentados en respuesta a estas 1.400 primeras revisiones, lo que resultó en 634 segundas revisiones.

Los cambios incluyeron aclaraciones editoriales, requisitos ampliados, requisitos nuevos, requisitos eliminados y la reubicación de otros requisitos. Se propusieron nueve artículos nuevos y se agregaron cinco artículos nuevos al NEC 2020.

El documento NEC original se desarrolló en 1897 como resultado de los esfuerzos unidos de varios intereses cooperativos de seguros, electricidad, arquitectura y otros. La Asociación Nacional de Protección contra Incendios (NFPA) ha proporcionado el Código Eléctrico Nacional desde 1911.

Deseas tener acceso a informacion de ingenieria electrica especializada para mejorar tu conocimiento como electricista

El propósito del Código es la protección práctica de las personas y la propiedad de los peligros derivados del uso de la electricidad.

No está destinado a ser un manual de diseño o de instrucciones para personas no capacitadas. De hecho, es un estándar que contiene los requisitos mínimos para una instalación eléctrica que estaría esencialmente libre de peligros.

Teniendo en cuenta lo anterior y con el rápido cambio de la tecnología, cada vez es más importante para cualquiera que participe en la industria eléctrica ponerse al día, por ello electricaplicada como un actor importante en le industria eléctrica presenta los aspectos que cambiaron en el NEC 2020 con respecto al NEC 2017 con explicaciones e imágenes.

En color azul se presenta el articulo de la NEC 2020 y en rojo lo que anteriormente aparecía en la NEC 2017.

Aunque está interpretado en español, debido a que la NEC esta originalmente en ingles, es una buena representación de la intención del cambio.

Cambios mas relevantes en la NEC/NFPA70 2020

Torque o par de apriete para las terminales de conexión (Articulo 110.14 (D))

Han surgido muchas preguntas desde que los requisitos de par de apriete aparecieron por primera vez en la Sección 110.14 (D) del NEC en 2017. ¿Quién verifica que la herramienta de torque del electricista esté calibrada correctamente? ¿Cómo verifica el inspector que el electricista apretó el terminal al valor correcto? ¿Se puede volver a apretar un terminal con torque?

El 2020 NEC ha reemplazado el requisito de una “herramienta de torsión calibrada” con “un medio aprobado” y agregó tres notas informativas para mayor aclaración.

La nota informativa 1 establece que un ejemplo de un medio aprobado para lograr los valores de torsión indicados puede incluir herramientas o dispositivos de torsión como pernos de seguridad o dispositivos de elemento separable con indicadores visuales que demuestren que se ha aplicado la torsión adecuada.

Algunos de los pernos de torsión de estilo separable más nuevos tienen una indicación visual de que se ha aplicado el torque adecuado.

Articulo 110.14 (D) NEC 2020:

110.14 (D) Par de conexión del terminal . Los valores de par de apriete para las conexiones de los terminales deben ser los indicados en el equipo o en las instrucciones de instalación proporcionadas por el fabricante . Se utilizará un medio aprobado para alcanzar el valor de par indicado.

Nota informativa No. 1: Ejemplos de medios aprobados para lograr los valores de torque indicados incluyen herramientas de torsión o dispositivos como pernos de seguridad o dispositivos de estilo separable con indicadores visuales que demuestran que se ha aplicado el torque adecuado.

Nota informativa No. 2: Se puede contactar al fabricante del equipo si los valores numéricos de torque no están indicados en el equipo o si las instrucciones de instalación no están disponibles. El Anexo I informativo de la Norma UL 486A-486B, Norma para conectores de cables de seguridad, proporciona valores de par en ausencia de las recomendaciones del fabricante.

Nota informativa No. 3: Puede encontrar información adicional para apretar conexiones roscadas y terminaciones en la Sección 8.11 de NFPA 70B-2019, Práctica recomendada para el mantenimiento de equipos eléctricos.

Articulo 110.14 (D) NEC 2017:

110.14 (D) Instalación. Cuando un par de apriete se indica como un valor numérico en el equipo o en las instrucciones de instalación proporcionadas por el fabricante, se debe utilizar una herramienta de par calibrada para lograr el valor de par indicado, a menos que el fabricante del equipo haya proporcionado instrucciones de instalación para un método alternativo para lograr el torque requerido.

Los valores de par de apriete para las conexiones de los terminales deben ser los indicados en el equipo o en las instrucciones de instalación proporcionadas por el fabricante. Se utilizará un medio aprobado para alcanzar el valor de par indicado. Alguno ejemplos son:

• Herramientas de torque

Herramientas de torque
• Pernos de cizallamiento

Pernos de cizallamiento
• Dispositivos separables

Las conexiones son posiblemente uno de los puntos más comunes de fallas eléctricas, y apretar esas conexiones correctamente es fundamental para prevenir fallas. Es difícil encontrar manualmente la intersección óptima de la resistencia mecánica y el rendimiento más deseable.

Calculo de protección eléctrica de transformadores en baja tensión <1000V según NEC/NFPA70/NTC2050. !!! PREMIUM !!!

Todavía no hay orientación sobre la frecuencia con la que se debe calibrar una herramienta de apriete o quién debe hacerlo. La revisión de la regla solo requiere un medio aprobado para lograr el valor de torque requerido.

Este medio aprobado podría ser una herramienta de torsión o un sujetador con algún tipo de indicador de torsión. Uno de esos indicadores es un perno de doble cabeza que se encuentra en algunos equipos eléctricos, donde la cabeza exterior se rompe con el par requerido.

Esta regla sigue siendo difícil desde el punto de vista de la aplicación. Es posible que deba intentar verificar lo que requiere la autoridad competente. Algunos pueden querer estar presentes para observar el torque de la conexión, otros pueden querer ver la herramienta y algunos quieren ver una hoja de “firma” con la ubicación del equipo, el valor de torque, la fecha y el nombre de la persona que apretó la conexión. Las nuevas notas informativas brindan orientación adicional.

Marcación de equipos reacondicionados (Articulo 110.21 (A)(2))

Un nuevo requisito en la NEC 2020 es que se debe eliminar la etiqueta original de los equipos reacondicionados. La idea es asegurar que no se dé una falsa impresión de que la etiqueta original cubre el reacondicionamiento del equipo.

Cuando se coloca una etiqueta en un equipo eléctrico nuevo antes de que salga de la fábrica, esa marca certifica que el equipo cumplió con las normas aplicables en el momento inicial de fabricación. Una vez que el equipo sale de la fábrica, se instala en campo y luego se reconstruye, no hay forma de que se pueda confiar en la etiqueta original como una forma de verificar que el equipo reconstruido continúa cumpliendo con la versión más reciente del estándar aplicable.

Muchos reconstructores de equipos tienen un acuerdo con un laboratorio de pruebas reconocido a nivel nacional (NRTL) como UL y están aprobados para quitar la etiqueta original del existente al reacondicionar y reemplazarla con una etiqueta similar que incluirá la palabra “reconstruido” o similar como parte de la nueva etiqueta de certificado. Esto asegura que los responsables de la instalación e inspección sepan que el producto fue reconstruido y cumple con la norma de seguridad de productos más reciente.

Articulo 110.21 (A) (2) NEC 2020:

110.21 (A) (2) Equipo reacondicionado. El equipo reacondicionado deberá estar marcado con el nombre, la marca comercial u otra marca descriptiva mediante la cual se pueda identificar a la organización responsable del reacondicionamiento del equipo eléctrico, junto con la fecha del reacondicionamiento.

El equipo reacondicionado se identificará como “reacondicionado” y se eliminará la marca original. La aprobación de los equipos reacondicionados no se basa únicamente en la etiqueta original de los equipos.

Excepción: En destinos industriales, donde las condiciones de mantenimiento y supervisión aseguran que solo personas calificadas den servicio al equipo, las etiquetas indicadas en 110.21 (A) (2) no deben ser requeridas para equipos reacondicionados por el propietario u operador como parte de un programa regular de mantenimiento de equipos .

Nota informativa No. 1 : Los estándares de la industria están disponibles para la aplicación de equipos reacondicionados y reacondicionados.

Nota informativa No. 2: El término reacondicionado puede ser intercambiable con los términos reconstruido, reacondicionado o remanufacturado.

Nota informativa No. 3: La marca y etiqueta original puede incluir la marca del organismo de certificación y no la etiqueta completa del equipo.

Articulo 110.21 (A) (2) NEC 2017:

110.21 (A) (2) Equipo reacondicionado. El equipo reacondicionado deberá estar marcado con el nombre, la marca comercial u otra marca descriptiva mediante la cual se pueda identificar a la organización responsable del reacondicionamiento del equipo eléctrico, junto con la fecha del reacondicionamiento.

El equipo reacondicionado se identificará como “reacondicionado” y la aprobación del equipo reacondicionado no se basará únicamente en la etiqueta original del equipo.

Excepción: En destinos industriales, donde las condiciones de mantenimiento y supervisión aseguran que solo personas calificadas den servicio al equipo, no se requerirán las marcas indicadas en 110.21 (A) (2).

Nota informativa: los estándares de la industria están disponibles para la aplicación de equipos reacondicionados y reacondicionados. El servicio normal del equipo que permanece dentro de una instalación no debe considerarse reacondicionamiento o restauración.

Identificación de medios de desconexión (Articulos 110.22 (A))

Desde 1965, el NEC ha requerido que cada medio de desconexión esté marcado de manera legible para indicar su propósito, a menos que esté ubicado y dispuesto de manera que el propósito sea evidente.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

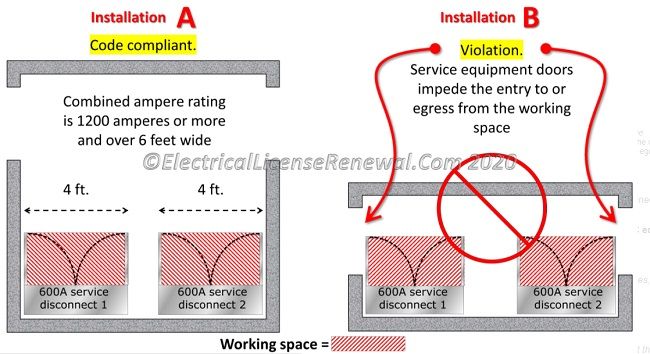

Espacios sobre equipos eléctricos (Artículos 110.26(C)(2))

En el 2017 NEC, la regla básica en la Sección 110.26 (C) (2) requiere una entrada / salida en cada extremo del espacio de trabajo para equipos de gran tamaño cuando las siguientes dos circunstancias estaban presentes:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

Protección GFCI en unidades de vivienda (210.8(A)))

Los cambios y revisiones del NEC 2020 a este artículo son numerosos e incluyen aclaraciones, expansiones a las reglas existentes y algunos elementos adicionales nuevos. Algunos artículos fueron reubicados y colocados en los artículos apropiados como se indica en las notas informativas.

El articulo 210.8(A) se amplió para requerir protección GFCI para todos los tomacorrientes o receptáculos con capacidad nominal de 125 V a 250 V que son alimentados por un circuito ramal monofásico con capacidad nominal de 150 V o menos a tierra en las áreas especificadas en la lista del articulo 210.8(A) del (1) a (11).

Esta revisión elimina “15 y 20 amperios” del texto y expande la protección GFCI en las viviendas para incluir receptáculos de hasta 250 voltios, como la estufa típica o el receptáculo de la secadora, pero solo si estos receptáculos se colocan en ubicaciones específicas.

Por ejemplo, la mayoría de las cocinas de las unidades de vivienda tienen un cable y un enchufe conectados al horno/estufa de 240 voltios, pero el receptáculo no está instalado para servir encima del meson, por lo tanto, no requeriría protección GFCI a menos que el receptáculo esté instalado a menos de 6 pies del borde superior interior del meson del fregadero de la cocina.

Guía básica para el diseño e instalación eléctrica de una casa según la NEC/NFPA70/NTC2050. !!! PREMIUM !!!

Los peligros están relacionados con la ubicación del tomacorriente o receptáculo y existen para los receptáculos de voltaje y corriente más altos. Cosas como equipos de taller conectados con cables y enchufes en el garaje de una unidad de vivienda que opera por encima de 120 V, o que requieren circuitos con una ampacidad superior a 20 A, ahora deberán tener protección GFCI. Los requisitos de GFCI para la protección en los sótanos de las unidades de vivienda se han ampliado para incluir áreas terminadas y sin terminar.

210,8 (A) (5) Sotanos. El elemento de la lista (5) para sótanos se amplió para requerir que todos los receptáculos del sótano tengan protección GFCI. Las ediciones anteriores del NEC no requerían protección GFCI para las áreas terminadas de un sótano.

El Panel de Elaboración de Códigos consideró que pueden existir superficies de piso conductoras en sótanos terminados y sin terminar, y que los sótanos (terminados o sin terminar) son propensos a la humedad y posibles inundaciones por lo tanto todos los receptáculos del sótano deberán tener GFCI.

210,8 (A) (11) Lugares húmedos y mojados en interiores. Se agregó un nuevo elemento a  la lista (11) para requerir que todos los receptáculos o tomacorrientes en un lugar interior húmedo o mojado tengan protección GFCI. Las áreas de lavado de perros en el interior se citaron en la justificación de este nuevo requisito.

Artículos 210.8 (A) NEC 2020:

210.8 (A) Unidades de vivienda. Todos los receptáculos de 125 voltios a 250 voltios instalados en las ubicaciones especificadas en 210.8 (A) (1) a ( A) ⁠ (11) y suministrados por circuitos derivados monofásicos clasificados a 150 voltios o menos a tierra deben tener falla a tierra protección con interruptor de circuito para el personal.

(1) Baños

(2) Garajes y también edificios accesorios que tienen un piso ubicado a nivel o por debajo del nivel del suelo que no están destinados a ser habitaciones habitables y se limitan a áreas de almacenamiento, áreas de trabajo y áreas de uso similar.

(3) Exteriores

Excepción a (3): Se permitirá la instalación de receptáculos que no sean fácilmente accesibles y que estén provistos de un circuito derivado dedicado al derretimiento eléctrico de nieve, deshielo o equipo de calentamiento de tuberías y recipientes de acuerdo con 426.28 o 427.22, según corresponda.

(4) Espacios de rastreo: al nivel del grado o por debajo

(5) Sótanos

Excepción a (5): No se requerirá que un receptáculo que suministre solo una alarma de incendio o un sistema de alarma contra robo instalado permanentemente tenga protección de interruptor de circuito de falla a tierra.

Nota informativa: Consulte 760.41 (B) y 760.121 (B) para conocer los requisitos de suministro de energía para los sistemas de alarma contra incendios.

Los receptáculos instalados bajo la excepción de 210.8 (A) ⁠ (5) no se considerará que cumplen con los requisitos de 210.52 (G).

(6) Cocinas: donde se instalan los receptáculos para servir las superficies de la encimera

(7) Fregaderos: donde los receptáculos se instalan a menos de 1,8 m (6 pies) del borde interior superior de la taza del fregadero.

(8) Cobertizos para botes

(9) Bañeras o cabinas de ducha: donde los receptáculos se instalan a menos de 1,8 m (6 pies) del borde exterior de la bañera o cabina de ducha.

(10) Áreas de lavado

Excepción de (1) a (3), (5) a (8) y (10): Los receptáculos de montaje y soporte de bloqueo listados utilizados en combinación con accesorios de fijación compatibles instalados con el propósito de servir una luminaria de techo o ventilador de techo no deben debe estar protegido con interruptor de circuito de falla a tierra. Si un receptáculo de conveniencia de uso general es parte integral de la luminaria de techo o del ventilador de techo, se debe proporcionar protección GFCI.

(11) Lugares húmedos y mojados en interiores

Artículos 210.8 (A) NEC 2017:

210.8 (A) Unidades de vivienda. Todos los receptáculos de 125 voltios, monofásicos, de 15 y 20 amperios instalados en las ubicaciones especificadas en 210.8 (A) (1) a (10) deben tener protección de interruptor de circuito de falla a tierra para el personal.

(1) Baños

(2) Garajes, y también edificios accesorios que tienen un piso ubicado al nivel del nivel o por debajo del nivel del suelo que no están destinados a ser habitaciones habitables y se limitan a áreas de almacenamiento, áreas de trabajo y áreas de uso similar.

(3) Exteriores

Excepción a (3): Se permitirá la instalación de receptáculos que no sean fácilmente accesibles y que estén provistos de un circuito derivado dedicado al derretimiento eléctrico de nieve, deshielo o equipo de calentamiento de tuberías y recipientes de acuerdo con 426.28 o 427.22, según corresponda.

(4) Espacios de rastreo: al nivel del grado o por debajo

(5) Porciones o áreas sin terminar del sótano no destinadas a habitaciones habitables

Excepción a (5): No se requerirá que un receptáculo que suministre solo una alarma de incendio o un sistema de alarma contra robo instalado permanentemente tenga protección de interruptor de circuito de falla a tierra.

Nota informativa: Consulte 760.41 (B) y 760.121 (B) para conocer los requisitos de suministro de energía para los sistemas de alarma contra incendios.

Los receptáculos instalados bajo la excepción a 210.8 (A) (5) no se considerará que cumplen con los requisitos de 210.52 (G).

(6) Cocinas: donde se instalan los receptáculos para servir las superficies de la encimera

(7) Fregaderos: donde los receptáculos se instalan a menos de 1,8 m (6 pies) del borde interior superior de la taza del fregadero.

(8) Cobertizos para botes

(9) Bañeras o cabinas de ducha: donde los receptáculos se instalan a menos de 1,8 m (6 pies) del borde exterior de la bañera o cabina de ducha.

(10) Áreas de lavado

Protección GFCI en lugares que no sean unidades de vivienda (210.8(B)))

La Sección 210.8 (B) proporciona los requisitos de protección GFCI para receptáculos o tomacorrientes específicos que no sean instalados en viviendas. Otras ubicaciones en el NEC proporcionan requisitos adicionales donde se requiere protección GFCI para receptáculos y equipos específicos, ya sea que el equipo este conectado mediante cable y enchufe o conectado permanentemente.

Calculo de ocupación y llenado de cajas eléctricas según NEC/NFPA70/NTC2050. !!! PREMIUM !!!

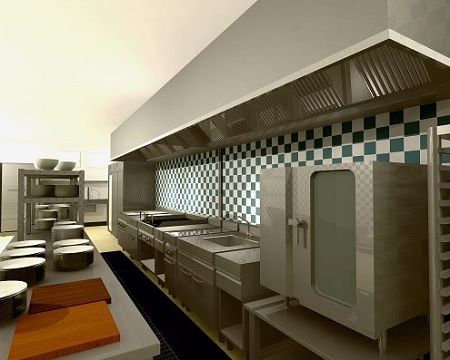

En el NEC 2020, la protección GFCI para receptáculos o tomacorrientes específicos en ocupaciones de tipo no residencial se modificó en las siguientes subsecciones de la siguiente manera:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

Protección GFCI para dispositivos específicos (Articulo 210.8 (D))

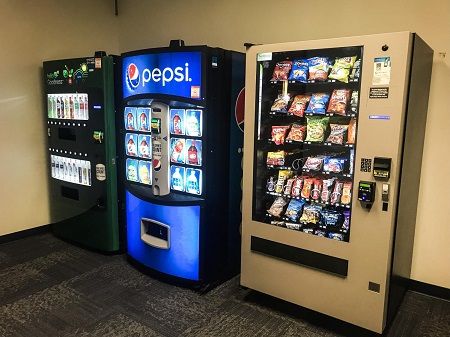

En el NEC 2020, los requisitos de GFCI para los enchufes de lavaplatos anteriormente ubicados en 210.8 (D) se han reubicado en el Artículo 422 (Electrodomésticos) y se agregó un nuevo lenguaje para señalar al lector que en el Artículo 422 podrá encontrar requisitos adicionales de GFCI y qué electrodomésticos lo requieren. .

La Sección 422.5 (A) de 2020 requiere que los siguientes artefactos tengan protección GFCI Clase A si tienen una clasificación de 150 voltios o menos a tierra y 60 amperios o menos, monofásicos o trifásicos:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

Equipo que requiere servicio o mantenimiento (Articulo 210.8 (E) ) – Nuevo

La Sección 210.63 del NEC requiere un receptáculo de servicio de 125 voltios, monofásico, de 15 o 20 amperios ubicado dentro de los 25 pies de lo siguiente:

  • Equipos de calefacción, aire acondicionado y refrigeración (distintos de los enfriadores evaporativos para viviendas de una y dos familias)
  • Equipo de servicio interior (que no sean viviendas unifamiliares y bifamiliares)
  • Equipos que requieren espacio dedicado, como cuadros de distribución, aparamenta, tableros de distribución, centros de control de motores (que no sean viviendas unifamiliares o bifamiliares)

En el NEC 2020, el receptáculo de servicio mencionado anteriormente requerirá protección GFCI independientemente de si está afuera, adentro, en un ático o en una sala de equipos eléctricos que se considera un lugar seco.

La declaración del comité con respecto a la adición de protección GFCI para estos receptáculos de servicio expresó que los receptáculos requeridos en la Sección 210.63 se requieren específicamente con el propósito de proporcionar al trabajador de mantenimiento acceso a energía para el uso de herramientas portátiles.

Se permite que estos receptáculos estén ubicados hasta a 25 pies de distancia del equipo que requiere servicio, lo que a menudo resulta en el uso de un cable de extensión, lo que puede aumentar el peligro. Por estas razones, ahora se requerirá protección GFCI para estos receptáculos de servicio.

Artículos 210.8 (E) NEC 2020:

N 210.8 (E) Equipo que requiere servicio. Se debe proporcionar protección GFCI para los receptáculos requeridos por 210.63.

Artículos 210.8 (E) NEC 2017:

Esta sección de código no existía.

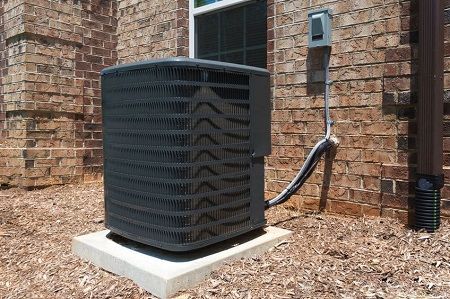

Protección GFCI. Salidas al aire libre (Articulo 210.8 (F) ) – NUEVO

Una ” salida “, de acuerdo con la definición del artículo 100 del NEC, es un punto en el sistema de cableado en el que se toma la corriente para suministrar el equipo de utilización .

Mucha gente comete el error de pensar que solo los receptáculos o tomacorrientes pueden ser “salidas”. Un receptáculo es un tipo de salida, pero también lo es una conexión cableada, como un detector de humo o una luminaria montada en la superficie, o incluso el punto en un sistema de aire acondicionado exterior donde el circuito se conecta a los medios de desconexión que alimentan la unidad de aire acondicionado.

En el NEC 2020, todas las ” salidas ” al aire libre para viviendas, que no sean iluminación, derretimiento de nieve eléctrico, deshielo o calefacción por tuberías, que se suministren mediante circuitos derivados monofásicos de 150 voltios a tierra o menos, 50 amperios o menos, debe tener protección de interruptor de circuito de falla a tierra para el personal. ¡Este es un gran cambio!

Ejemplo:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

210.12 (D) Protección AFCI. Ampliaciones o modificaciones del circuito ramal en unidades de vivienda, unidades de dormitorio, habitaciones y suites de huéspedes

En el NEC 2020, una extensión o modificación de un circuito ramal existente puede requerir o no protección AFCI. Se trata de la longitud de la extensión del circuito ramal y si se instala un nuevo dispositivo.

Los requisitos de protección AFCI aparecieron por primera vez en el NEC de 1999 y estos han cambiado en cada ciclo de código desde entonces.

Cuando se modifican, reemplazan o amplían circuitos ramales en áreas de una vivienda que ahora requieren protección AFCI, se debe instalar protección AFCI para proteger estos circuitos ramales modificados. Esto se aplica incluso a las casas más antiguas que se construyeron mucho antes de que la protección AFCI apareciera por primera vez en el libro de códigos. Esto ha sido necesario desde el NEC de 2011.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

210.15 Equipo reacondicionado – NUEVO

En el pasado, el NEC no ha prohibido la instalación de equipos eléctricos usados ​​y reacondicionados, pero la Sección 104.9.1 del Código Internacional de Construcción requiere lo siguiente:

104.9.1 Materiales y equipos usados. Los materiales que se reutilizan deben cumplir con los requisitos de este código para materiales nuevos. Los equipos y dispositivos usados ​​no deben reutilizarse a menos que lo apruebe el funcionario de la construcción .

En el 2020 NEC, se ha producido un movimiento en todo el libro de códigos con respecto a lo que se puede y no se puede reacondicionar, pero todo comienza con la nueva definición en el Artículo 100 del término “reacondicionado”.

El reacondicionamiento de equipos eléctricos significa restaurar algo a las condiciones de funcionamiento. Normalmente, cuando el NEC lo permite, se requiere que el equipo se reconstruya con el estándar UL más actual que se aplicaría a los equipos nuevos.

¿Que es el retie?, y porque es obligatoria la NTC2050 - 2020

El reacondicionamiento difiere del servicio normal del equipo que permanece dentro de una instalación o del reemplazo del equipo certificado de forma individualizada.

La sección 210.15 es nueva en el NEC 2020 y proporciona una lista de tres elementos que no pueden reacondicionarse debido a las características y requisitos de seguridad inherentes para esos productos:

No se permite el reacondicionamiento de equipos que proporcionen protección de interruptores de circuito de falla a tierra para el personal. Este suele ser el dispositivo de Clase A, como un receptáculo o disyuntor de tipo GFCI que se dispara cuando se detecta una fuga de corriente de 4 a 6 mA a tierra.

No se permite reacondicionar el equipo que proporciona protección de interruptor de circuito de falla de arco (ICFA).

No se permite reacondicionar el equipo que proporciona protección de equipo contra fallas a tierra (GFPE). Este es típicamente el dispositivo de Clase B, como un disyuntor equipado con una función GFPE que se dispara cuando se detecta una fuga de corriente de 30 a 60 mA a tierra.

Un dispositivo GFPE de clase B generalmente no está diseñado para proteger al personal, sino más bien para proteger el equipo eléctrico de fallas a tierra de bajo nivel.

Artículos 210.12 NEC 2020:

N 210.15 Equipo reacondicionado.

No se reacondicionará lo siguiente:

(1) Equipo que proporciona protección de interruptor de circuito de falla a tierra para el personal.

(2) Equipo que proporciona protección con interruptor de circuito por falla de arco.

(3) Equipo que proporciona protección de falla a tierra del equipo.

Artículos 210.12 NEC 2017:

Esta sección de código no existía.

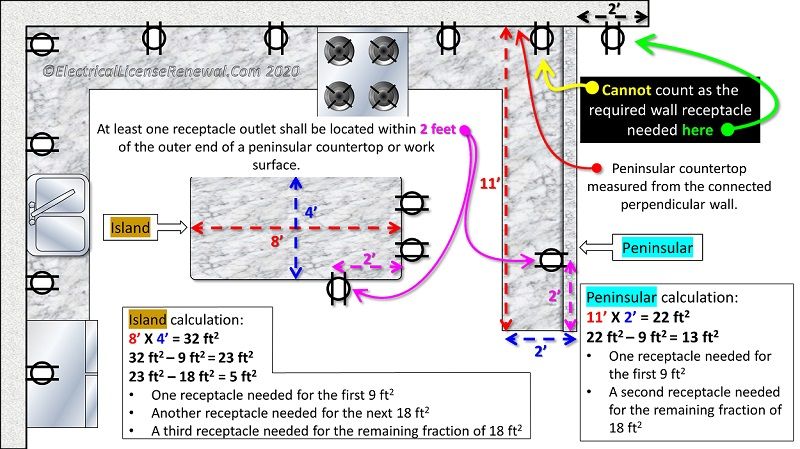

210.52 (C) (2) Encimeras y superficies de trabajo en isla y península

Las reglas de ubicación de receptáculos o tomacorrientes que pertenecen a las islas en unidades de vivienda, península y superficies de trabajo en cocinas, despensas, desayunadores, comedores y áreas similares se han invertido. El nuevo lenguaje de código en el 2020 NEC ha tomado el método anterior para determinar la ubicación del receptáculo en estas áreas a partir de una medida de “pulgadas” y lo convirtió en una medida de pie cuadrado.

Ahora, se requiere al menos un receptáculo para los primeros 9 pies cuadrados , o fracción de los mismos, de la encimera o superficie de trabajo. Luego se requiere otro receptáculo por cada 18 pies cuadrados adicionales o fracción de los mismos, de la encimera o superficie de trabajo (Ver imagen).

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

220.12 Carga de iluminación para ocupaciones que no sean viviendas

La Tabla 220.12 de NEC ha proporcionado las cargas generales de iluminación por tipo de ocupación para muchos ciclos de código y solo ha tenido algunas revisiones mínimas desde la década de 1970. Esas revisiones incluyeron la reducción de las cargas de iluminación en algunas ocupaciones diferentes basadas en los avances tecnológicos a lo largo del tiempo; sin embargo, nunca se ha disponible un examen completo de los datos para respaldar una revisión de esta tabla.

En el 2020 NEC, la tabla se ha reconstruido completamente utilizando datos de la Sociedad Estadounidense de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (ASHRAE) y el Código Internacional de Conservación de Energía (IECC) y también, se mudaron viviendas y viviendas multifamiliares. de la tabla en conjunto y ahora solo se hace referencia en la nueva Sección 220.14 (J).

220.12 (A) General. La modificación a este articulo indica que las cargas no menores que las especificadas en la Tabla 220.12, junto con la determinación del área del piso en 220.11, deben usarse para calcular la carga mínima de iluminación de ocupación no habitacional. Se agregó un nuevo lenguaje para especificar que los motores de 1 ⁄ 8 hp o menos se consideran una carga de iluminación general y no es necesario agregar una carga adicional para esos motores.

220.12 (B) Código de Energía. La subdivisión (B) es nueva y reconoce que existen otros códigos que se aplican a las instalaciones eléctricas. También aborda específicamente los códigos de energía. Los códigos de energía se han adoptado en los 50 estados y, a menudo, limitan la carga de iluminación a un valor mucho menor que el requerido por los cálculos de carga del NEC. Esta subdivisión reconoce esos códigos y permite que los valores unitarios en ellos se utilicen en lugar de los que se encuentran en la Tabla 220.12, siempre que se cumplan las condiciones indicadas.

220.12 (B) Excepción No. 2. Esta excepción eliminada solo permitió una reducción de las cargas de iluminación mostradas en la Tabla 220.12 de 1VA por pie cuadrado donde el edificio fue diseñado y construido de acuerdo con un código de energía adoptado para ocupaciones de bancos y oficinas. El nuevo lenguaje permite el uso de los valores de carga de iluminación del propio código de energía si se cumplen las cuatro condiciones en 220.12 (B).

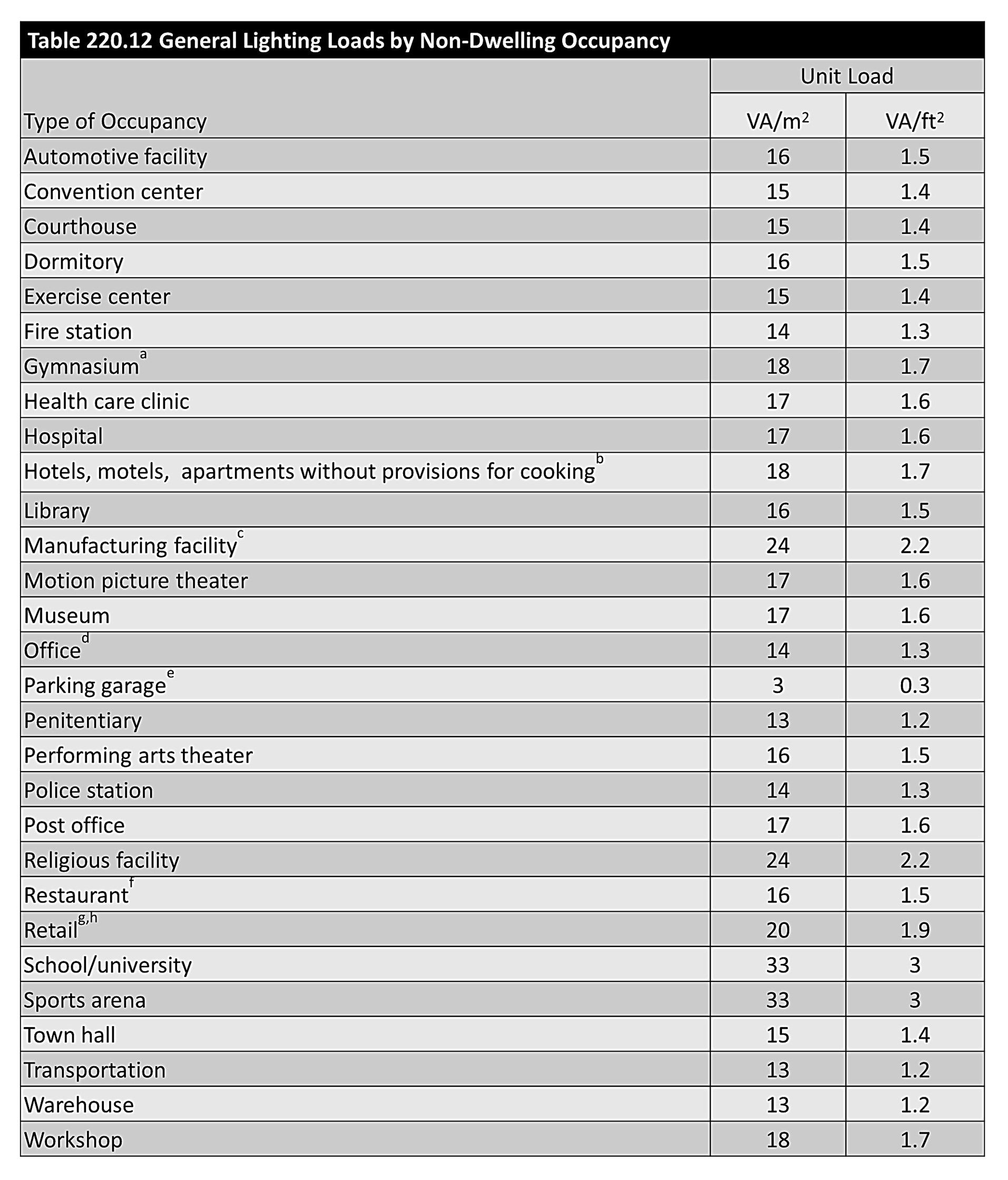

Cuadro 220.12. Algunas de las ocupaciones que se incluyeron en la versión anterior de esta tabla no están en la nueva. Hay una nota que hace referencia cruzada a las ocupaciones que no aparecen en la nueva tabla con las que sí aparecen. Esa nota también indica que el multiplicador del 125% especificado en 210.20 (A) está incluido en las cargas unitarias que se encuentran en la Tabla 220.12. No agrega el 125% a las cargas calculadas usando los valores en esta tabla, pero debe hacerlo si está usando los valores de los códigos de energía permitidos en 220.12 (B). Las nuevas cargas unitarias son menores que las cargas requeridas anteriormente, pero aún exceden las requeridas por los códigos de energía (como se muestra en la Tabla 220.12).

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

225.30 (B) Equipo de suministro común.

La regla general en el texto principal de 225.30 es permitir que un edificio o estructura sea alimentado por no más de un circuito derivado o alimentador. Las condiciones que siguen al texto principal permiten más de un circuito derivado o alimentador para situaciones especiales.

Requisitos eléctricos para Piscinas y Spas según NEC

En el NEC 2020, la Sección 225.30 (B) fue revisada para permitir múltiples alimentadores que se originan en el mismo tablero, tablero de distribución u otro equipo de distribución, y terminan en un solo medio de desconexión en el extremo de la carga.

Parte de la nueva asignación requiere que no se pueda usar el lenguaje en 225.33 que permite hasta seis desconexiones por alimentador. Si se permitiera 225.33, entonces podría haber literalmente hasta 36 interruptores de desconexión agrupados en una ubicación en un edificio que el primer respondedor tendría que desenergizar durante una emergencia.

A continuación se muestra una vista previa del NEC. Consulte el texto actual de NEC en NFPA.ORG para obtener la sección de códigos completa. Una vez allí, haga clic en su enlace para acceder gratis a la edición 2020 de NEC de NFPA 70.

Artículos 220.12 NEC 2020:

N 225.30 (B) Equipo de suministro común. Cuando los conductores de alimentación se originan en el mismo tablero, tablero de distribución u otro equipo de distribución, y cada alimentador termina en un solo medio de desconexión, no se permitirán más de seis alimentadores. Cuando se instale más de un alimentador de acuerdo con esta sección, todos los desconectadores de alimentadores que abastecen al edificio o estructura se deben agrupar en la misma ubicación y no se aplicarán los requisitos de 225.33. Cada desconexión se marcará para indicar la carga servida.

Artículos 220.12 NEC 2017:

Esta sección de código no existía.

230.46 Conductores empalmados y roscados.

Los bloques de conexión se utilizan a menudo para empalmar conductores de entrada de servicio en ductos o canaletas de cables metálicos (contemplados en el artículo 376).

En el NEC de 2014, se agregó un lenguaje de código en 376.56 (B) (1) para garantizar que los bloques de conexión instalados en el lado de la línea del equipo de servicio se certifiquen para ese propósito. Antes de que se agregara el lenguaje del código, era una práctica común ver cualquier tipo de bloques de conexión usado antes del equipo de servicio sin tener en cuenta la idoneidad del producto al estar ubicado en el lado de la línea o de la carga de un dispositivo de protección contra sobrecorriente.

Dado que el lenguaje del código anterior solo se encontraba en el artículo 376, solo era aplicable si los bloques de conexión que se instalaban en una canaleta metálica.

En el NEC de 2017, se agregó un lenguaje de código similar a 314.28 (E) (1) con la intención de que las reglas se apliquen a los bloques de conexión en cualquier caja o gabinete.

En el NEC 2020, el lenguaje anteriormente ubicado en 314.28 (E) (1) fue revisado y reubicado a 230.46 y ahora se aplica a los bloques de conexión  que se usan con conductores de entrada de servicio, independientemente del tipo de gabinete en el que se usen.

Los requisitos revisados ​​de 2020 especifican lo siguiente:

Los bloques de conexión, los conectores de presión y los dispositivos para empalmar o conectar los conductores de entrada de servicio deben estar certificados.

Los bloques de conexión instalados en los conductores de servicio deben estar marcados como “adecuados para su uso en el lado de la línea del equipo de servicio” o equivalente.
A partir del 1 de enero de 2023, no solo los bloques de conexión, sino cualquier conector de presión o dispositivo que se utilice para empalmar o conectar conductores de servicio deberá estar marcado como “apto para uso en el lado de la línea del equipo de servicio” o equivalente.

La fecha posterior a 2023 brinda tiempo para que los estándares de seguridad de los productos se pongan al día y se establezcan métodos de prueba que aborden los empalmes de cables flotantes o dispositivos que no necesariamente deben conectarse al gabinete, pero que generalmente conectan otros conductores de la misma polaridad.

Estos dispositivos se mueven con los conductores empalmados durante una condición de falla de alto nivel y hasta ahora no se ha requerido que se prueben de la misma manera que un bloques de conexión que está atornillado al gabinete.

Los bloques de conexión (adecuados en el lado de la línea del equipo de servicio) deben poder resistir fuerzas opuestas que pueden ocurrir durante una condición de falla cuando es probable que el conductor de servicio se mueva o se mueva. Los bloques de conexión suelen contener conductores de diferente fase, polaridad o tierra.

Conectores splice
bloques de conexión

Artículos 230.46 NEC 2017:

230.46 Conductores empalmados. Se debe permitir que los conductores de entrada de servicio estén empalmados o roscados de acuerdo con 110.14, 300.5 (E), 300.13 y 300.15.

Artículos 230.46 NEC 2020:

230.46 Conductores empalmados y roscados . Se debe permitir que los conductores de entrada de servicio estén empalmados o roscados de acuerdo con 110.14, 300.5 (E), 300.13 y 300.15. Se enumerarán los bloques de distribución de energía, los conectores de presión y los dispositivos para empalmes y grifos. Los bloques de distribución de energía instalados en los conductores de servicio deben estar marcados como “adecuados para su uso en el lado de la línea del equipo de servicio” o equivalente.

A partir del 1 de enero de 2023, los conectores de presión y los dispositivos para empalmes y grifos instalados en los conductores de servicio deberán estar marcados como “adecuados para su uso en el lado de la línea del equipo de servicio” o equivalente.

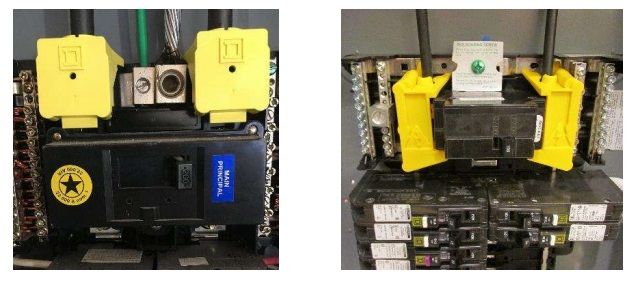

230.62 Barreras para tableros eléctricos.

En el NEC 2020, el requisito de barrera para tableros de alimentación electricos, tableros de distribución y aparamenta que se encontraban anteriormente en 408.3 (A) (2) se modificó y se trasladó a 230.62, donde ahora se aplica a todos los tipos de equipos de servicio.

La intención es proteger a las personas que dan servicio a las terminales de carga para que no entren en contacto inadvertidamente con terminales energizados, como barras de distribución sin aislamiento y sin conexión a tierra o terminales en un gabinete.

Calculo de ocupación de conductores en tuberías: PVC, EMT, IMC, RMC, SCH 40/80, FMC, LT¡¡¡ PREMIUM !!!

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

230.67 Protección contra sobretensiones – NUEVO

En el 2020 NEC, se requerirá un dispositivo de protección contra sobretensiones (SPD) Tipo 1 o Tipo 2 para los servicios de unidades de vivienda. El SPD puede ser integral o adyacente al servicio eléctrico. Además, se requerirá un SPD cuando se reemplace un servicio existente.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

230.71 Número máximo de desconexiones

El NEC ha permitido hasta seis desconexiones de servicio en un solo gabinete durante décadas. Varias aportaciones públicas (propuestas de cambio de código) se enviaron durante el ciclo del código NEC 2020 expresando preocupaciones sobre los peligros de seguridad eléctrica que existen en base a la configuración anterior, uno de los cuales es el hecho de que siempre hay conductores o barras de distribución en el gabinete de servicio, incluso cuando todas las desconexiones del servicio están apagadas.

Básicamente, la única manera de establecer una condición de trabajo eléctricamente segura para trabajar en el gabinete de servicio es hacer que la compañía de suministro eléctrico desenergice el servicio en el transformador de servicio.

En el NEC 2020, se cambió la Sección 230.71 y ahora requiere que cada servicio tenga solo un medio de desconexión, a menos que se cumplan los requisitos de 230.71 (B), que proporcionan cuatro configuraciones de servicio específicas:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

230.85 Desconexiones de emergencia.

Hasta ahora, nunca ha habido un requisito de NEC para que una desconexión del servicio se ubique dentro o fuera de la casa. En el 2020 NEC lo habrá. Este nuevo lenguaje de código asegura que los primeros en responder tendrán un medio de desconexión exterior adecuado en caso de desastre natural, incendio, inundación y similares. No es aceptable tirar del medidor eléctrico porque la desconexión del servicio principal está ubicada en el interior de la casa.

Es probable que se permita que las instalaciones de servicios residenciales existentes permanezcan como están, pero las nuevas instalaciones y las actualizaciones del servicio realizadas después de la adopción del NEC 2020 deberán incorporar una desconexión de emergencia exterior de fácil acceso . Un interruptor de desconexión de servicio o un disyuntor principal ubicado fuera de la casa puede servir para este propósito.

Este cambio de código tendrá un gran impacto en algunos estados y puede que no sea tan importante en otros.

En los estados más cálidos, el tipo más común de instalación de servicio eléctrico residencial incluye un panel de servicio / medidor de tipo todo en uno exterior , que tiene un disyuntor principal (desconexión del servicio) y los disyuntores secundarios debajo (ver imagen). El propietario debe salir corriendo para restablecer un disyuntor disparado. Estas configuraciones de servicio cumplirán con el nuevo lenguaje de código.

En muchos de los estados más fríos, un panel de servicio del tipo de interruptor principal está ubicado dentro de la casa y es alimentado por un tramo corto de conductores de servicio desde el medidor de servicios públicos, justo en el lado opuesto de la pared exterior. No es divertido aventurarse afuera en el frío para restablecer un disyuntor en caso de que se dispare. Estos tipos de configuraciones de servicio solo cumplirán con el nuevo lenguaje del código si se instala una desconexión de emergencia en el exterior.

A continuación se muestra una vista previa del NEC. Consulte el texto actual de NEC en NFPA.ORG para obtener la sección de códigos completa. Una vez allí, haga clic en su enlace para acceder gratis a la edición 2020 de NEC de NFPA 70.

MEdio de desconecion de emergencia

Artículos 230.85 NEC 2020:

N 230.85 Desconectores de emergencia.

Para las unidades de vivienda de una y dos familias, todos los conductores de servicio deben terminar en medios de desconexión que tengan una clasificación de corriente de cortocircuito igual o mayor que la corriente de falla disponible, instalados en una ubicación exterior de fácil acceso. Si se proporciona más de una desconexión, se agruparán. Cada desconexión será una de las siguientes:

(1) Desconexiones de servicio marcadas de la siguiente manera:

DESCONEXIÓN DE EMERGENCIA,

DESCONEXIÓN DEL SERVICIO

(2) Desconexiones del medidor instaladas según 230.82 (3) y marcadas de la siguiente manera:

DESCONEXIÓN DE EMERGENCIA,

DESCONECTE EL MEDIDOR, NO MANTENGA EL EQUIPO

(3) Otros interruptores de desconexión o disyuntores enumerados en el lado de suministro de cada desconectador de servicio que sean adecuados para su uso como equipo de servicio y estén marcados de la siguiente manera:

DESCONEXIÓN DE EMERGENCIA, NO EQUIPO DE SERVICIO

Las marcas deben cumplir con 110.21 (B).

Artículos 230.85 NEC 2017:

Esta sección de código no existía.

240.6 Disyuntores de disparo ajustable de acceso restringido

Muchos disyuntores tienen configuraciones de disparo ajustables para alterar las curvas de disparo del disyuntor para coordinarse selectivamente con otros dispositivos. Estos ajustes no deben ser modificados por personas calificadas que estén familiarizadas con el diseño del sistema.

En el pasado, los ajustes de los disyuntores ajustables requerían acceso restringido mediante medidas tales como cubiertas removibles y sellables sobre los medios de ajuste, o puertas atornilladas para el gabinete del equipo, o instalación detrás de puertas cerradas accesibles solo para personal calificado.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

300.3 Conductores en paralelo

La Sección 300.3 (B) (1) del NEC 2020, se actualizo para las conexiones hechas con conductores en paralelo. El lenguaje del código deja en claro que una derivación o conexión hecha de conductores en paralelo debe conectarse a TODOS los conductores del conjunto en paralelo, como lo muestra la siguiente imagen:

Clasificación de lugares o áreas peligrosas según la NEC

cambio en articulo 300.3 nec nfpa70

La intención del cambio del código es garantizar que los conductores que están conectados en paralelo transporten una cantidad igual de corriente, lo cual es crítico, ya que ninguno de los conductores individuales en el conjunto paralelo generalmente es capaz de transportar toda la corriente permitida por el dispositivo de sobrecorriente.

La agrupación en conjuntos cuando se conectan los circuitos en paralelo ayuda a minimizar el calentamiento inductivo de los conductos para los circuitos de corriente alterna.

Artículos 300.3 NEC 2020:

300.3 (B) (1) Instalaciones en paralelo. Se debe permitir que los conductores funcionen en paralelo de acuerdo con las disposiciones de 310.10 ( G ).

El requisito de instalar todos los conductores del circuito dentro de la misma canaleta, canalón auxiliar, bandeja de cables, zanja, cable o cordón se aplicará por separado a cada parte de la instalación en paralelo, y los conductores de puesta a tierra del equipo deberán cumplir con 250.122.

Las conexiones, derivaciones o extensiones hechas de conductores en paralelo deben conectarse a todos los conductores del conjunto en paralelo, con y sin conexión a tierra, según corresponda. Los recorridos paralelos en bandejas de cables deben cumplir con 392.20 (C).

Artículos 300.3 NEC 2017:

300.3 (B) (1) Instalaciones en paralelo. Se debe permitir que los conductores funcionen en paralelo de acuerdo con las disposiciones de 310.10 (H).

El requisito de instalar todos los conductores del circuito dentro de la misma canaleta, canalón auxiliar, bandeja de cables, zanja, cable o cordón se aplicará por separado a cada parte de la instalación en paralelo, y los conductores de puesta a tierra del equipo deberán cumplir con las disposiciones de 250.122. Los tramos paralelos en la bandeja de cables deben cumplir con las disposiciones de 392.20 (C).

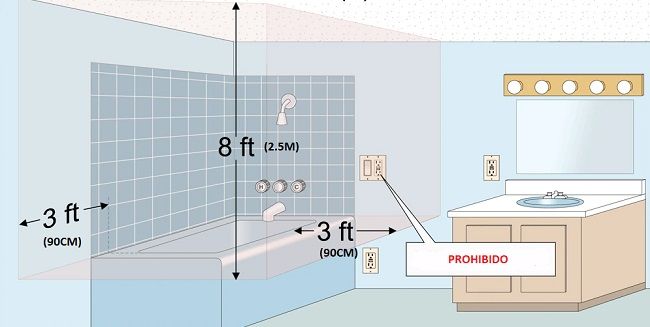

406.9 (C) Receptáculos o tomacorrientes en lugares húmedos y mojados

Se ampliaron las ubicaciones prohibidas para los receptáculos o tomacorrientes en los baños y se agregó una nueva excepción para permitir la instalación de receptáculos en los baños que tienen menos espacio que el requerido en el texto principal de esta Sección.

Hay baños con limitaciones de espacio que tienen el tamaño suficiente para los tres accesorios de plomería convencionales. Desafortunadamente, los baños tan pequeños no pueden cumplir con los requisitos de distancia mínima. Esta adición a (C) proporciona un poco de libertad para el instalador.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

406.12 Receptáculos a prueba de manipulaciones (TR)

Se modificaron cuatro de los elementos de la lista existente – (1), (2), (4) y (7) en esta Sección – y se agregó un octavo elemento de la lista.

tomacorriente Tomacorriente de seguridad tamper resistant (TR) (GFCI)

406.12 (1) Unidades de vivienda. Se agregó lenguaje adicional a este elemento de la lista que se aplica a las unidades de vivienda para dejar en claro que se requieren receptáculos a prueba de manipulaciones (TR) en garajes adjuntos o separados, edificios accesorios, así como en la propia unidad de vivienda. La referencia a 210.52 tenía la intención de requerir los receptáculos TR en estas áreas, pero muchos usuarios del Código no entendieron eso, por lo que se agregó un lenguaje específico aquí.

406.12 (2) Habitaciones. El requisito de receptáculos TR en hoteles y moteles se amplió para incluir áreas comunes. El requisito anterior solo se aplicaba a los receptáculos instalados en las habitaciones o suites para huéspedes.

406.12 (4) Preescolares. Se amplió el requisito de TR para instalaciones educativas. La regla anterior requería receptáculos TR en instalaciones de educación preescolar y primaria. Se eliminó la palabra “elemental”. La eliminación de esa palabra ahora hace que el requisito de TR se aplique a las escuelas secundarias, colegios y universidades, así como a las instalaciones de educación primaria. La justificación decía: “Con muchas instalaciones que se están construyendo y utilizando como ‘usos múltiples’, es difícil determinar qué grupo de edad de estudiantes utilizará el espacio. El lenguaje sería más fácil de aplicar y no sería un tema debatible “. Este requisito ahora se aplica a todos los receptáculos de 15 A y 20 A, 125 V y 250 V instalados en todas las ubicaciones de todas las instalaciones educativas.

406.12 (7) Unidades de dormitorio. El cambio en este elemento de la lista fue solo del término “dormitorios” al término definido de “unidades de dormitorio”. No hay cambios en los requisitos reales.

406.12 (8) Instalaciones de vida asistida. Este nuevo elemento de la lista requiere que los receptáculos TR se instalen en las instalaciones de vida asistida (Ancianatos). Esto se agregó porque los niños pueden estar presentes en este lugar cuando visitan a los abuelos.

406.12 Receptáculos a prueba de manipulaciones (TR)

Los receptáculos de tipo 15A y 20A en las siguientes áreas deben ser “TR” resistentes a la manipulación:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

517.10 Aplicabilidad de reglas de protección del paciente en hospitales

La regla general en 517.10 (A) requiere que los métodos de cableado y las reglas de protección en la Parte II del Artículo 517 se apliquen a los espacios de atención al paciente de todas las instalaciones de atención médica. La intención es proporcionar el entorno más seguro a un paciente que puede ser incapaz de autoconservación o estar conectado a un equipo médico que esté conectado a la electricidad.

Algunos inspectores exigen que se apliquen las estrictas reglas de cableado y protección de la Parte II del Artículo 517 en cualquier lugar donde se trate o examine a un “paciente”, independientemente del tipo de práctica o procedimiento médico involucrado. Sin embargo no todas las áreas o exámenes implican que un paciente sea incapaz de autoconservación. Además, no todos los exámenes o procedimientos implican que un paciente esté conectado a un equipo médico conectado eléctricamente.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!


!!! Desbloquear el contenido de este articulo ¡¡¡


¿Has olvidado tu contraseña?

Deseas tener acceso a informacion de ingenieria electrica especializada para mejorar tu conocimiento como electricista

Articulos relacionados con enlaces patrocinados

Deja un comentario

error: Hola! Solo los usuarios premium pueden seleccionar e imprimir los artículos
