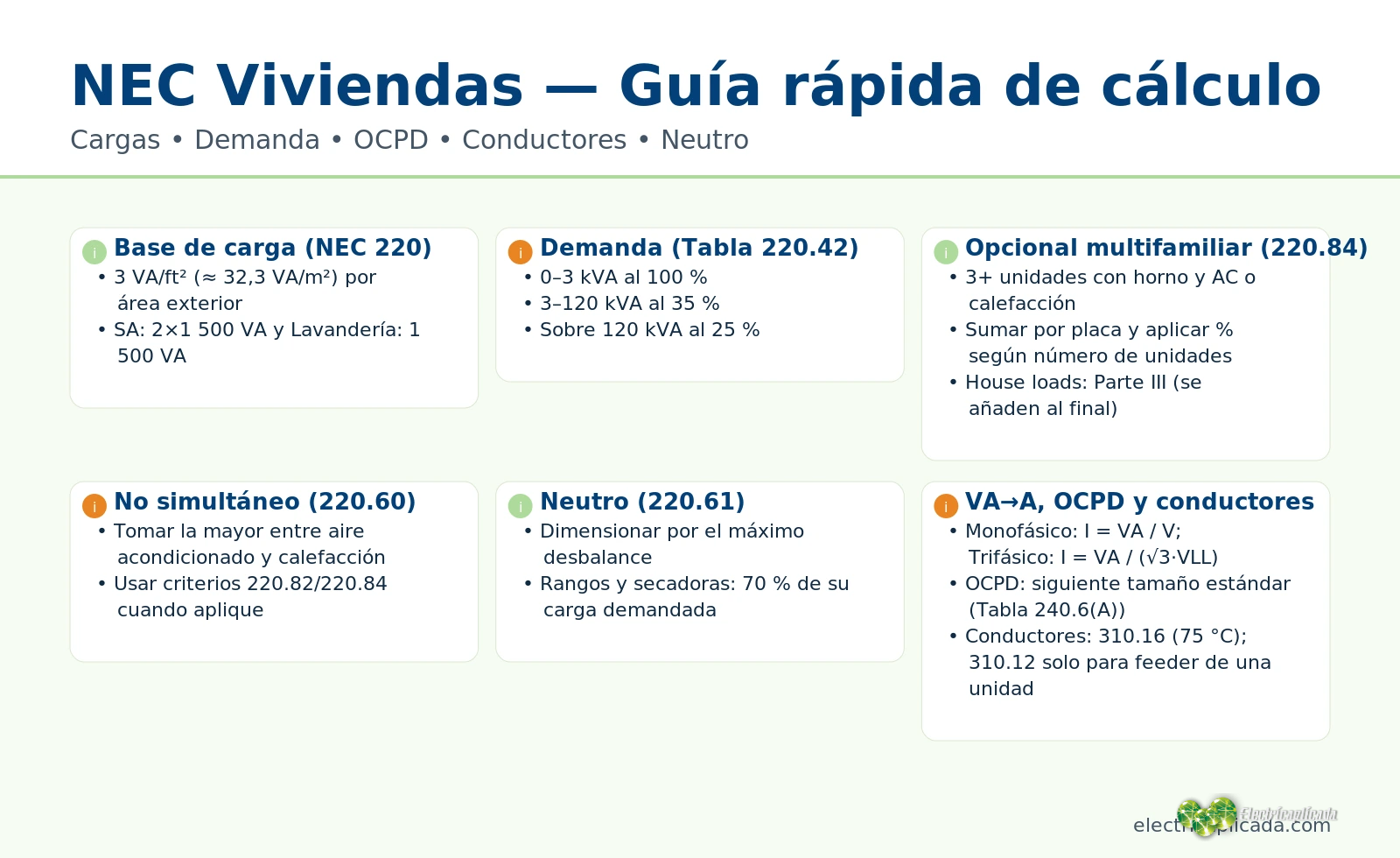

Cuando se dimensionan las cargas y acometida para una vivienda unifamiliar, se calcula la potencia y se aplican los factores de demanda necesarios de acuerdo a la NEC/NFPA70/NTC2050.

Para una vivienda multifamiliar o unidad residencial se debe hacer lo mismo, excepto que se aplican los factores de demanda a la suma de las unidades de vivienda individuales de ese grupo de viviendas llamado vivienda multifamiliar.

Para realizar el calculo se permite utilizar el método estándar mostrado en la Parte III del art. 220 o el método opcional de la Parte IV del art. 220 de la NEC/NFPA70/NTC2050.

El NEC/NFPA70/NTC2050 define una vivienda como una unidad única que proporciona instalaciones de vida completas e independientes para una o más personas que deben incluir areas permanentes para vivir, dormir, cocinar y saneamiento. Una vivienda se convierte en “multifamiliar” cuando contiene tres o más unidades de vivienda.

Deseas tener acceso a informacion de ingenieria electrica especializada para mejorar tu conocimiento como electricista

En los ejemplos de este articulo se mostrara los pasos que se deben realizar para determinar las cargas y los tamaños del alimentador para una vivienda multifamiliar utilizando los métodos: estándar y opcional de la NEC/NFPA70/NTC2050.

Método estándar para el calculo de potencia y alimentador de una vivienda multifamiliar o unidad residencial

El mismo método utilizado para las viviendas unifamiliares se puede aplicar a las viviendas multifamiliares o unidades residenciales. El NEC/NFPA70/NTC2050 permite algunos factores de demanda adicionales para viviendas multifamiliares, en el supuesto de que habrá diversidad de uso entre las distintas unidades de vivienda.

Por ejemplo, es muy poco probable que cuatro familias utilicen sus secadoras de ropa, estufas y pequeños electrodomésticos al mismo tiempo.

Los siguientes pasos se pueden utilizar para determinar las cargas o potencia y el tamaño del alimentador para una vivienda multifamiliar utilizando el método estándar.

Método estándar – Ejemplo de calculo de potencia y alimentador eléctrico monofásico para viviendas multifamiliares.

¿Cuál es la potencia o carga y tamaño del alimentador eléctrico monofásico (120/240V) que se requieren para un edificio multifamiliar o unidad residencial de diez unidades de vivienda que tienen un área cada una de 1000 cuadrados (93metros cuadrados)?, con las siguientes cargas cada una:

  • Lavavajillas 1200 VA
  • Triturador de residuos 900VA
  • Calentador de agua 4500W
  • Secadora 4000W
  • Estufa 8000W
  • Aire acondicionado 16.7A + Ventilador 1.2A (240V)
  • Calentador de espacios 6000W

Paso 1: Demanda general de iluminación y tomacorrientes o receptáculos.

3VA por pie cuadrado o 33VA por metro cuadrado para iluminación general y tomacorrientes o receptáculos de uso general [Tabla 220.12].3VA x 1000 pie2 = 3000 VA (pie cuadrado)

33VA x 93m2 = 3069VA (metro cuadrado)

1,500VA por cada circuito de pequeño electrodomésticos (mínimo de 2 circuitos) [220.52 (A)].2 x 1500VA = 3000VA
1.500VA por cada circuito de lavado [220,52 (B)].1500VA

Potencia de una unidad de vivienda: 3.000VA+3.000VA+1.500VA = 7.500VA

Potencia total del edificio multifamiliar o unidad residencial: 7.500VA x 10 und.=75.000VA

Potencia demandada de la iluminación y tomacorrientes de la vivienda multifamiliar o unidad residencial: Primeros 3000 al 100% y restante al 35% (0.35).

Demanda: 3.000+(75.000-3.000)*0.35  = 3.000+25.200 = 28.200VA

Paso 2 : Potencia de equipos fijos en cocina [220.53]

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


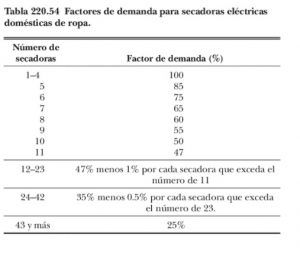

Paso 4 : Potencia estufas eléctricas y otros equipos similares [220.55]

Quizás una de las tablas más confusas del NEC es la tabla 220.55 para estufas en hogares. Esta tabla es confusa porque las dos primeras columnas (A y B) son multiplicadores en porcentaje, mientras que la tercera columna es un valor en kVA.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Paso 6 : Potencia total y tamaño del conductor de acometida[Tabla 310.16]

Al dimensionar los conductores de acometida o alimentador para una vivienda unifamiliar o unidad residencial, se puede usar la demanda del 83%, pero ese no es el caso cuando se dimensionan los conductores para la acometida o alimentador para una vivienda bifamiliar o multifamiliar.

Para dimensionar los conductores de una vivienda multifamiliar se debe utilizar la Tabla 310.15 (B)(16). Utilice la regla del 83% solo para los alimentadores de una unidad de vivienda individual dentro del edificio.

En resumen tenemos:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Método opcional para el calculo de potencia y alimentador de una vivienda multifamiliar o unidad residencial

¿Cuándo debería utilizar el método opcional en lugar del estándar?. Si tiene la información necesaria, probablemente desee utilizar el método opcional, porque es más rápido y fácil de calcular.

El método opcional para viviendas multifamiliares o edificios residenciales es diferente al de las viviendas unifamiliares. Esto es porque con las viviendas multifamiliares, aplica factores de demanda en reconocimiento de la diversidad de uso de todas las cargas en todas las unidades de vivienda separadas.

Mientras que en una unidad unifamiliar, la diversidad es entre los tipos de cargas. Aunque también se tiene en cuenta lo anterior en las unidades multifamiliares, existe una mayor diversidad entre las unidades que componen las viviendas multifamiliares, entendiendo que todas las familias de una vivienda multifamiliar no utilizan cargas idénticas en momentos idénticos.

Puede usar el método opcional [220.84] para cálculos de potencia y acometida de edificios de vivienda multifamiliar solo si cada unidad de vivienda está equipada con equipo de cocina eléctrico y calefacción y/o aire acondicionado eléctricos, y no se alimenta con más de una acometida.

Siga estas reglas:

  • Utilice los factores de demanda de la tabla 220.84, basados ​​en el número de unidades de vivienda.
  • Determine la carga del neutro por 220,61.
  • Calcule las cargas para las áreas comunes según el Art. 220, Parte III y luego agréguelos a la carga calculada de la Tabla 220.84.

Las cargas de las areas comunes son aquellas que no están directamente asociadas con las unidades de vivienda individuales de una vivienda multifamiliar. Algunos ejemplos incluyen iluminación de jardines y estacionamientos, iluminación de pasillos y escaleras, áreas de recreación comunes e instalaciones de lavandería comunes.

Para calcular la potencia y la acometida con el método opcional de una unidad de vivienda multifamiliar se deben seguir estos pasos:

  1. Determine la potencia total instalada.
  2. Determine la potencia total demandada.
  3. Calcule el tamaño de los conductores de acometida.

Veamos estos tres pasos con un poco más de detalle con un ejemplo. En la práctica, es posible que vea variaciones que cumplen con NEC al ejecutar estos pasos.

Método opcional – Ejemplo de calculo de potencia y alimentador eléctrico trifásico para viviendas multifamiliares.

¿Qué potencia y tamaño de conductores de acometida se requieren para un edificio multifamiliar o unidad residencial de 20 apartamentos con un voltaje trifásico de 120/208 V, se entiende que cada unidad de vivienda esta alimentada por 120/208 monofásicos?, las siguientes son las cargas en cada unidad de 1,000 pies cuadrados /93m2 (las instalaciones de lavandería son comunes y las proporciona el edificio):

  • Lavavajillas 1200 VA
  • Triturador de residuos 900VA
  • Calentador de agua 4.500W
  • Estufa 12.000W
  • Aire acondicionado 23.10A + Ventilador 1.3A (208V)
  • Calentador de espacios 6000W

Paso 1 : Determine la potencia total.

Sume las potencias (de todas las unidades de vivienda) juntas, de acuerdo a lo siguiente:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Ya sea que calcule la potencia o el alimentador para una vivienda unifamiliar o multifamiliar, asegúrese de seguir las reglas del Código para el cálculo específico en el que está trabajando y no mezcle el método estándar con el método opcional.

Siga los pasos descritos en este artículo y aplique cuidadosamente los factores de demanda permitidos para cada método.
