Comprender la información de las placas de características de los equipos de aire acondicionado o de bombas de calor es vital para calcular las protecciones eléctricas y los alimentadores de estos equipos.

Esta comprensión simplifica la selección del conductor o cable del circuito ramal o alimentador, además del tipo y ampacidad del dispositivo de protección contra sobrecorriente y el tamaño de los medios de desconexión.

Los equipos de aire acondicionado y bomba de calor suelen tener un motor-compresor hermético y no reciben el mismo tratamiento que un motor eléctrico convencional.

El motor hermético funciona en un entorno refrigerante y no tiene una potencia nominal ni una corriente nominal a plena carga como la de un motor estándar, por lo tanto se utilizan términos especiales para proporcionar la información necesaria para instalar correctamente el cableado de este equipo.

Deseas tener acceso a informacion de ingenieria electrica especializada para mejorar tu conocimiento como electricista

Definición de los términos de placa característica para equipos de Aire acondicionado

Uno de los términos que se muestran en una placa de identificación típica de HVAC (Heating – Ventilation – Air conditioning) es la RLA del compresor, que es la carga nominal en amperios o la corriente de carga nominal para el motor-compresor. El fabricante establece este valor para una carga, un voltaje nominal y una frecuencia nominal determinados del equipo. Un ejemplo del amperaje RLA del compresor es 18,0 amperios “Compressor RLA” ( Figura 1 ).

Placa caracteristica de ejemplo Aire acondicionado
Figura 1. Placa de características ejemplo de Aires acondicionado

Para calcular la ampacidad mínima del cableado del circuito ramal o alimentador y los valores nominales del dispositivo de protección contra sobrecorriente especificados en la placa de identificación, se utiliza la corriente de carga nominal (RLA).

Otro término que muestra la placa característica de  un equipo de HVAC es la LRA del compresor, que representa los amperios de rotor bloqueado o la corriente de rotor bloqueado, esta es la corriente máxima que fluye hacia el motor cuando está bloqueado o no está girando. Este valor asegura que los medios de desconexión y el controlador del aire acondicionado tengan las capacidades de interrupción adecuadas. En el ejemplo de la figura 1, el LRA del compresor es de 96 amperios.

  Calculo de protección eléctrica de transformadores en baja tensión <1000V según NEC/NFPA70/NTC2050. !!! PREMIUM !!!

Otro término que se encuentra en la placa de identificación es la ampacidad mínima del circuito ramal que alimenta el equipo de HVAC. Este valor es necesario para seleccionar el tamaño mínimo del conductor o cable del circuito derivado o alimentador y el amperaje del interruptor para la unidad HVAC.

Para determinar la ampacidad mínima del circuito de alimentación, el fabricante usará la fórmula de ( RLA x 1.25) + Otras cargas. El RLA se basa en la carga del compresor, mientras que las “otras cargas” serían cosas como las cargas del motor del ventilador, etc.

El termino “Max. fuse or circuit breaker size” (Tamaño máximo de fusible o disyuntor) que se muestra en la figura 1, indica el tamaño máximo de fusible o disyuntor permitido para proteger el equipo. El fabricante selecciona este valor en función del amperaje que permite que el motor arranque y además pueda proporcionar protección contra sobrecorriente en el amperaje mas pequeño para arrancar el motor. Algunas placas de identificación también proporcionarán un amperaje de fusible mínimo o disyuntor. Estas clasificaciones mínimas son opcionales y no aparecen en todas las placas de identificación de los aires acondicionados.

Para calcular la máxima protección de sobrecorriente permitida, el fabricante utilizó los amperios de carga nominal (RLA). Más adelante en este artículo, usaremos la información del ejemplo de la placa de identificación en la figura 1 para hacer un ejemplo de cálculo del dispositivo de sobrecorriente máxima para una unidad HVAC.

A veces, el equipo tiene una corriente de selección de circuito ramal (BCSC). Este valor se utiliza ( en amperios) en lugar de la corriente de carga nominal (RLA) para determinar los valores nominales de los conductores del circuito ramal del motor, los medios de desconexión, los controladores y los dispositivos de protección contra cortocircuitos y fallas a tierra del circuito ramal siempre que el dispositivo de protección contra sobrecarga en funcionamiento permita una corriente sostenida mayor que la nominal corriente de carga.

La corriente de selección del circuito ramal es igual o mayor que la corriente de carga nominal marcada. Cuando sea necesario, ambos valores actuales estarán en la placa de identificación. Dado que los datos de la placa de identificación del aire acondicionado de muestra en este artículo no incluyen un amperaje para la selección del cable del circuito ramal, se usa la corriente de carga nominal (RLA) para los cálculos. Consulte NEC 440.2 y 440.4(C) para obtener una definición de corriente de selección de circuito ramal y requisitos para la misma.

Placa caracteristica equipo de Aire acondicionado
Figura 2. Placa característica Aire acondicionado

También se puede encontrar en algunas placas características los valores de MCA (Figura 2) que significa Ampacidad de corriente mínima o Ampacidad de circuito ramal mínima y se define como la clasificación de corriente mínima para el cable o conductor de suministro en un circuito eléctrico. En otras palabras, MCA es la corriente nominal mínima que los cables o conductores deben transportar de forma segura en condiciones normales de funcionamiento.

  Como calcular demanda tomacorrientes y potencia eléctrica en edificios comerciales ¡¡¡ PREMIUM !!!

El valor de MCA nos ayuda a determinar el tamaño mínimo del cable para garantizar que el cable no se sobrecaliente en condiciones normales de funcionamiento.

El valor de MCA es 1,25 veces el FLA del motor añadiendo todas las demás cargas.

Por otro lado las placas de los aires acondicionados también pueden tener el valor de MOCP (Figura 2) que es el valor medido que se usa para determinar el tamaño máximo de los dispositivos de protección contra sobrecorriente, como un disyuntor o fusible, que se usa para proteger el cable y el equipo en condiciones de falla.

El tamaño del disyuntor o fusible debe ser mayor que el valor de amperios de corriente mínima (MCA). Por tanto, el valor de MOCP es siempre mayor que el valor de MCA.

Finalmente el FLA significa Full Load Ampere y es la cantidad de corriente continua que el equipo o las máquinas pueden consumir en condiciones de funcionamiento a carga máxima. FLA es la corriente de carga completa al voltaje y la carga nominales que el motor consumirá para producir HP de salida nominal.

El valor de FLA es muy importante ya que se utiliza para determinar el valor de MCA y MOCP. Por lo tanto, indirectamente se utiliza para determinar el tamaño de los conductores, equipos, dispositivos de protección contra sobrecorriente como fusibles, MCB , disyuntores, etc.

Actualmente, los interruptores automáticos fabricados específicamente para equipos HVAC no necesitan tener una clasificación “HACR”, lo que indica que el interruptor automático es adecuado para usar con las instalaciones de motores de grupo que se encuentran típicamente en equipos de calefacción, aire acondicionado y refrigeración.

Este requisito de marcado HACR no ha sido parte del Código desde la edición 2005 del NEC . Los disyuntores o brerakers de tiempo inverso certificados están diseñados y se consideran adecuados para su uso con equipos de HVAC sin necesidad de realizar más pruebas; por lo tanto, ya no se requiere la marca HACR en los breakers o disyuntores para los equipos de aire acondicionado y refrigeración.

Si la placa de identificación especifica solo fusibles, la sustitución por un disyuntor/breaker certificado es una violación de NEC 110.3 (B) y las garantías del fabricante. El fabricante suele ofrecer la opción de fusibles o disyuntores. Siempre verifique la información de la placa de identificación para asegurarse de que esto sea cierto.

Requisitos del circuito ramal

El valor de la corriente de carga nominal o la ampacidad mínima del circuito es el punto de partida para calcular la ampacidad requerida de los conductores del circuito ramal y la clasificación del equipo eléctrico para un compresor de motor de refrigerante hermético.

  Las mejores app electricidad android - Calculadora, conversiones, información y mas

La corriente de carga nominal la determina el fabricante y está marcada en la placa de identificación de la unidad. Este valor es necesario para determinar la clasificación o ampacidad de los medios de desconexión, los conductores del circuito ramal, el controlador, la protección contra cortocircuitos, fallas a tierra del circuito ramal, y la protección separada contra sobrecarga del motor [NEC 440.4(B), 440.35].

Tamaño del conductor del circuito ramal para equipos de aire acondicionado

Una unidad típica de aire acondicionado o unidad exterior de bomba de calor con un motor-compresor y carga(s) adicional(es), como un motor de ventilador, debe tener conductores que tengan una ampacidad no inferior al…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Ejemplo 1 de calculo de amperaje circuito ramal para aires acondicionados figura 1

“Usando la información de la placa de identificación del A.A en la Figura 1”, determinar la ampacidad mínima del circuito para los conductores del circuito ramal de la unidad de A.A:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Ejemplo 2 de calculo de amperaje circuito ramal para aires acondicionados Figura 2

“Usando la información de la placa de identificación del A.A en la Figura 2”, determinar la ampacidad mínima del circuito para los conductores del circuito ramal de la unidad de A.A:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Amperaje máximo de protección eléctrica del circuito ramal

El Código NEC exige que la protección contra sobrecorriente del circuito ramal sea capaz de transportar la corriente de arranque del motor. La clasificación máxima de amperaje es el…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


La(s) corriente(s) nominal(es) de carga para estos motores se suman al valor ajustado para el motor-compresor de refrigerante hermético RLA para determinar la clasificación máxima o el ajuste del dispositivo de protección del circuito ramal. Usando el valor de RLA para todos los motores enumerados en la placa de identificación en la figura 1, la clasificación o amperaje máximo del fusible o disyuntor se basa en lo siguiente.

Ejemplo 2 de calculo de protección electrica del circuito ramal para aires acondicionados figura 1

“Usando la información de la placa de identificación del A.A en la figura 1“, determinar la protección máxima contra cortocircuitos y fallas a tierra del circuito ramal para la unidad de A.A.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Ejemplo 2 de calculo de protección electrica del circuito ramal para aires acondicionados Figura 2

“Usando la información de la placa de identificación del A.A en la Figura 2“, determinar la protección máxima contra cortocircuitos y fallas a tierra del circuito ramal para la unidad de A.A.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Si la placa de identificación incluye un ” Tamaño mínimo de fusible o disyuntor “, entonces el Código también requeriría el cumplimiento de esa información, además de la información del “Tamaño máximo de fusible o disyuntor”, se deberá cumplir con uno de los dos datos de mínimo o máximo. Un fusible o disyuntor clasificado por debajo del valor mínimo marcado en la placa de identificación no será capaz de transportar la corriente de arranque de la unidad según lo determine el fabricante.

  Como elegir el voltaje de una instalación eléctrica ¡¡¡ PREMIUM !!!

Amperaje de los medios de desconexión

Cuando la unidad compresora de aire acondicionado o bomba de calor consta de uno o varios compresores de motor de refrigerante herméticos en combinación con otras cargas, como el motor del ventilador, la potencia nominal de los medios de desconexión se basa en la suma de todas las corrientes a potencia nominal. condición de carga y condición de rotor bloqueado.

Utilizando la información de la placa de identificación de la figura 1, el RLA de 18,0 amperios del motor del compresor se agrega al FLA de 1,3 amperios del motor del ventilador. El total de…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Ubicación de los medios de desconexión para equipos de aire acondicionado

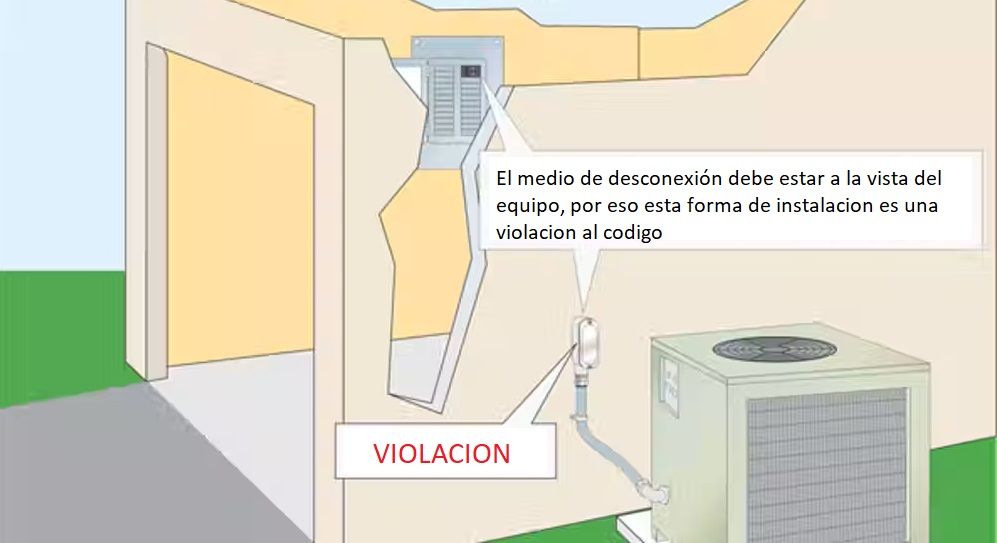

Se requiere que un medio de desconexión esté ubicado “a la vista y de fácil acceso” desde el equipo de aire acondicionado. Por lo tanto, las siguientes dos definiciones deben entenderse claramente:

A la vista de: “Cuando el Código NEC especifica que un equipo debe estar ‘a la vista de’, otro equipo, el equipo especificado debe ser visible y no estar a más de 15 m (50 pies) de distancia el uno del otro”.

Desconexion debe estar a la vista Aire acondicionado

Accesible, Fácilmente (Fácilmente Accesible):

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


El propósito de los medios de desconexión es proporcionar un medio de visible para la persona que dará servicio o reparará el equipo. Por lo general, un medio de desconexión del tipo de bloqueo ubicado fuera de la vista de la unidad no es una alternativa aceptable para la desconexión del equipo de aire acondicionado. Una combinación de enchufe y receptáculo se considera un medio de desconexión aceptable para la mayoría de los equipos conectados con cable y enchufe, como los acondicionadores de aire de una habitación.

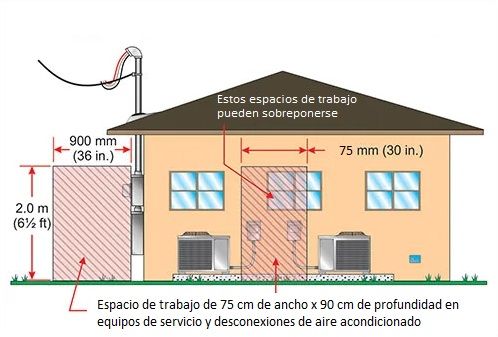

Espacio de trabajo eléctrico en aires acondicionados (HVAC)

El espacio de trabajo para equipos eléctricos de 1000 voltios o menos, como una unidad da Aire Acondicionado (HVAC), que probablemente “requiera examen, ajuste, servicio o mantenimiento mientras está energizado” debe proporcionarse de acuerdo con NEC Tabla 110.26(A). El espacio de trabajo debe estar en la dirección de acceso al equipo, o la parte del equipo, en la que es probable que se trabaje mientras haya partes vivas expuestas.

Es común que las personas de servicio examinen o prueben el equipo HVAC (Aire acondicionado) mientras está energizado. Se debe proporcionar un acceso seguro al control dentro de la unidad. Las dimensiones mínimas de este espacio de trabajo son (Ver imagen):

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!

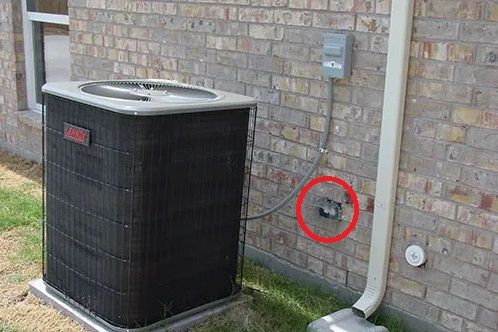

Tomacorriente o receptáculo requerido cerca al equipo de aire acondicionado

Además de un espacio de trabajo adecuado, el personal de servicio a menudo requiere energía para herramientas y equipos eléctricos portátiles asociados con el mantenimiento de equipos de aire acondicionado.

  Requisitos del código eléctrico para diferentes áreas de una casa

Reconociendo esta necesidad, el Código NEC/NTC2050 estipula que un receptáculo o tomacorriente de 125 voltios de 15 ó 20 amperios debe ubicarse a no mas de

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!

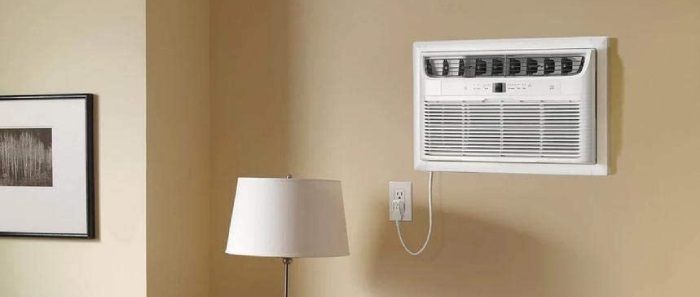

Aires acondicionados para habitaciones

Un aire acondicionado para habitación es un aparato de corriente alterna que incorpora un motor-compresor hermético.

El aire acondicionado para habitación puede ser de tipo ventana, de consola independiente o de pared. Los siguientes requisitos cubren equipos con una capacidad nominal no superior a 250 voltios, monofásicos; dicho equipo puede estar conectado con cable y enchufe.

Tipos de Aire acondiiconado para una habitacion

Al determinar los requisitos del circuito ramal para un acondicionador de aire de habitación, una unidad conectada por cable y conector-enchufe se considera como una sola unidad de motor si la capacidad nominal no supera los 40 amperios, 250 voltios, monofásica.

Además, la corriente de carga nominal total se muestra en la placa de identificación del aire acondicionado, y la capacidad nominal del dispositivo de protección del circuito ramal no puede exceder…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Altura desconectador Aire acondicionado

Cuando se utilice un cable flexible para alimentar un aire acondicionado de habitación, la longitud del cable no puede exceder…

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Cuando se agregue un aire acondicionado de habitación a una vivienda existente y se suministre desde un tablero o centro de carga existente, es importante verificar que el dispositivo de sobrecorriente del circuito ramal para el aire acondicionado cumpla con el tipo y tamaño de protección contra sobrecorriente indicado en el placa de identificación de la unidad.
