La economía es uno de los factores más importantes al diseñar cualquier acometida, alimentador o ramal y el costo del material del conductor requerido es una parte considerable.

Por lo tanto, se vuelve de vital importancia seleccionar un tamaño adecuado de los conductores o cables.

Se debe tener presente que el diseño más económico de un conductor o cable es aquel cuyo costo total anual es mínimo. El costo total anual se puede dividir en dos partes:

  1. Costos anuales de suministro e instalación del cable.
  2. Costos de funcionamiento.

Los cargos anuales de suministro e instalación incluyen la depreciación, el interés sobre el costo de capital, el costo de mantenimiento, etc, mientras que los costos de funcionamiento tienen en cuenta las perdidas de energía durante la operación.

Deseas tener acceso a informacion de ingenieria electrica especializada para mejorar tu conocimiento como electricista

Con respecto a lo anterior, hay dos puntos importantes que deben tenerse en cuenta:

  • Si el área de la sección transversal del conductor disminuye, el costo de compra e instalación del conductor disminuye pero las pérdidas en la línea aumentan (la resistencia aumenta con la disminución en el tamaño del conductor, por lo tanto, las pérdidas I 2 R aumentan).
  • Si aumenta el área de la sección transversal del conductor, las pérdidas de la línea disminuyen pero el costo de suministro e instalación aumenta.

En los siguientes numerales se desarrolla la formulación matemática, para obtener los dos tipos de costo descritos anteriormente y se presenta el mecanismo para la obtención del conductor óptimo.

Calculo económico de conductores o cables

Para una carga determinada existe una sección o calibre mínimo aceptable. Secciones mayores a este mínimo producirán menos pérdidas y, en consecuencia, menores costos de operación.

Por otra parte, un calibre mínimo representa menores costos iniciales, y las secciones mayores darán lugar a un incremento en tales costos. Se debe utilizar la relación de la siguiente figura para seleccionar el tamaño del conductor que presente mayores ventajas económicas:Figura de costos iniciales vs costos perdidas 1

Para el cálculo de la selección económica de  conductores o cables, vamos a revisar las siguientes formulas, explicando como se obtiene cada una de las variables  y finalizando con varios ejemplos.

  Términos básicos para el diseño de sistemas fotovoltaicos-paneles solares

Formula principal para el calculo de la sección económica de los conductores o cables

Formula principal calculo economico de conductoresDonde:

  • Se =sección económica del conductor en mm2
  • I = corriente nominal en amperes

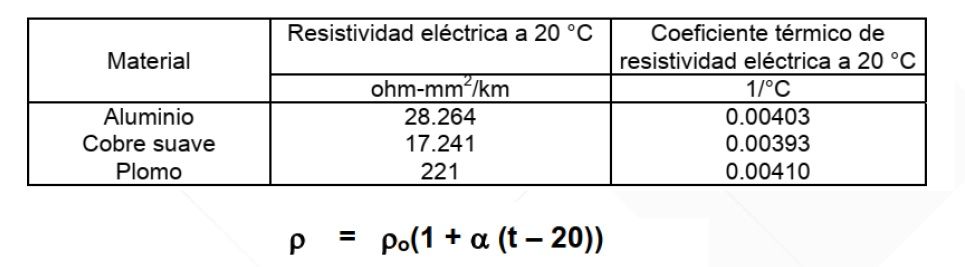

  • ρ = resistividad del material del conductor a la temperatura de operación en ohm-mm2/km
  • n = número de cables activos del sistema
  • H = número de horas de operación en un año
  • Fp= factor de pérdidas
  • P = precios de la energía en $/kW-h
  • A = factor de interés
  • G = pendiente de la recta precios vs. área
  • L = longitud del circuito

Los siguientes pasos son indispensables para obtener las variables necesarias que permiten desarrollar y completar la anterior formula:

Paso 1. Obtener las perdidas en el conductor.

Las pérdidas por el calor generado en el conductor se describen por medio del “efecto Joule” y son función del cuadrado de la corriente que circula por él y de la resistencia efectiva que éste ofrece al paso de la corriente, la formulación para el calculo es la siguiente:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Paso 3. Calcular las perdidas de energía en el conductor

Con el fin de efectuar evaluaciones totales en un cierto periodo de tiempo, comúnmente normalmente un año, se acostumbra ponderar las pérdidas en unidades de energía, como son kilowatts hora y teniendo presente la ecuación del paso 1 se obtiene:Perdidas de eenrgia en conductor

Donde:
wc = pérdidas evaluadas en el paso 1, kW/km
L = longitud del circuito en km
N = número de cables del sistema
H = horas efectivas de operación en un año (ver tabla 1)
Fp = factor de pérdidas evaluado en el paso 2.

Referencia de horas efectivas según el uso de los equipos (H):Horas estimadas segun uso de la carga

Paso 4. Calculo del factor de interés anual.

Los costos de operación se dan en forma continua en la vida útil del cable, por lo que el análisis económico se debe realizar considerando que los egresos se realizan en tiempos diferentes.

El valor del tiempo se refleja en el interés ganado por nuestro capital. Un peso de ahora genera intereses que conducen a un incremento en pesos para el futuro de igual manera, un peso en el futuro se deberá “descontar” para obtener su valor en el presente.

Lo anterior se resume en el siguiente calculo:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Ejemplo de calculo económico de conductores o cables

Una industria de cemento esta alimentada por un circuito en media tensión de 13,2 kV. El requerimiento de potencia es de 3 MVA y la subestación se encuentra a 200 m del punto de conexión.

  Como elegir el voltaje de una instalación eléctrica ¡¡¡ PREMIUM !!!

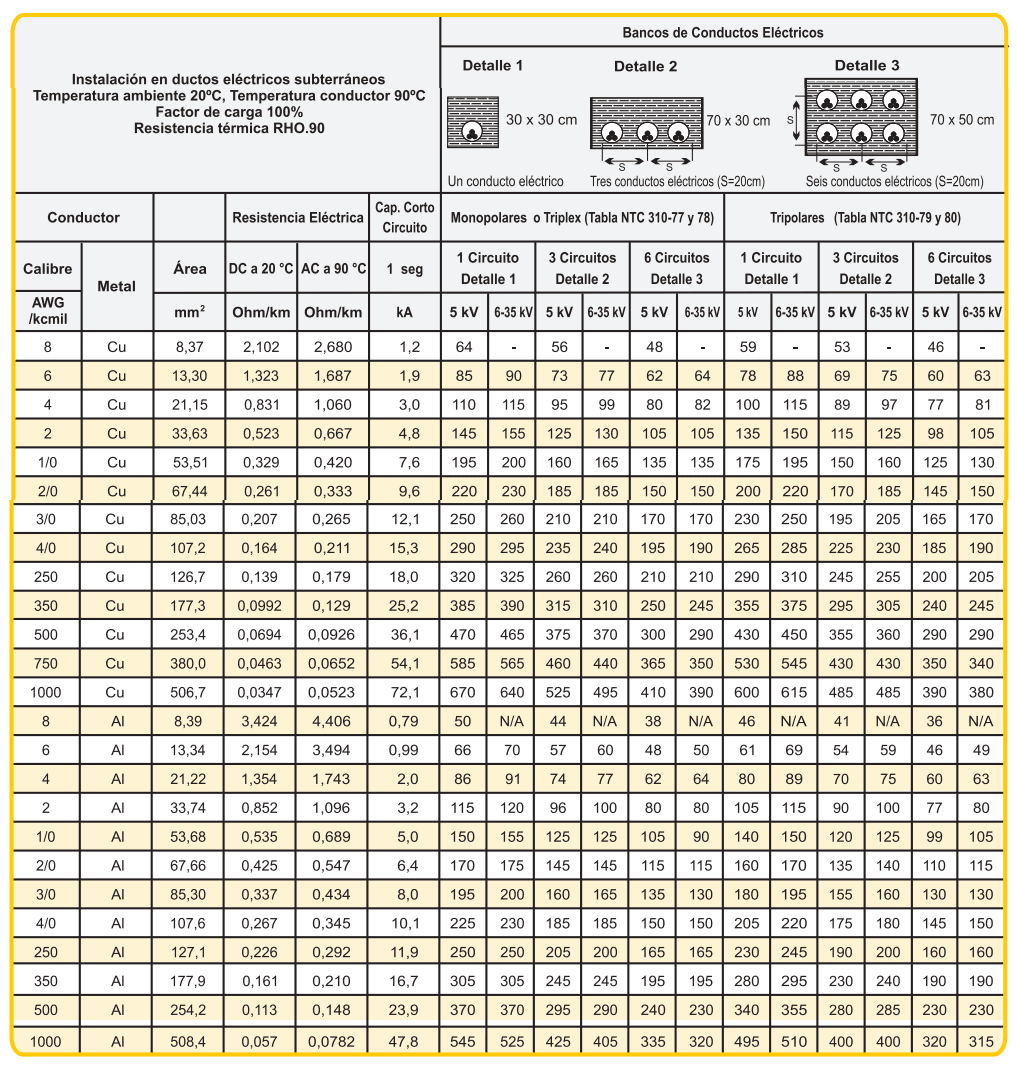

Después de realizar los cálculos de amperaje, soporte de cortocircuito y regulación, se selecciona un cable de alimentación en MT de 90°C – 15 kV, XLPE al 100% calibre 2 AWG de cobre inicialmente.

El cable llega a la industria por medio de una tubería PVC enterrada, la temperatura ambiente del terreno es de 20° C.

De acuerdo  a lo anterior ¿Cuál es el cable mas eficiente desde el punto de vista técnico económico?

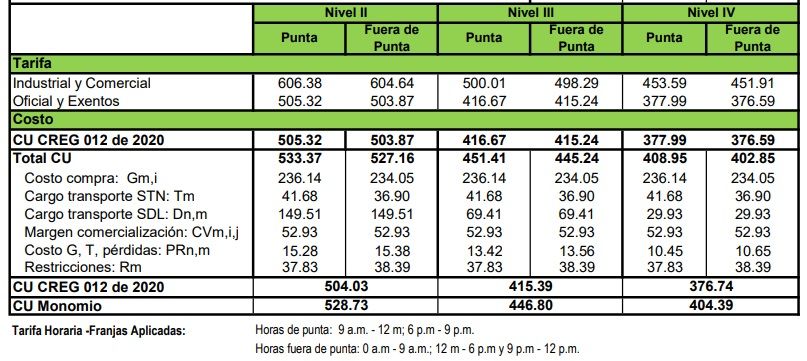

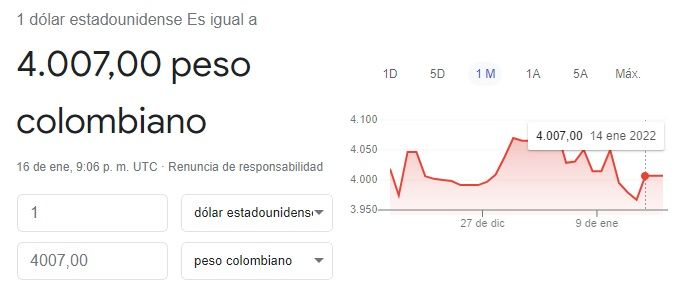

Datos de entrada que se requieren para utilizar las formulas del calculo económico de conductores:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Horas efectivas de operación (H): 7000 Horas, Dato que se debe estimar, una referencia es esta tabla de horas anteriormente mostrada. Comúnmente las industrias trabajan a tres turnos y son ocasionalmente desconectadas por ello se asume 7000horas al año, equivalente a 19 horas al día.

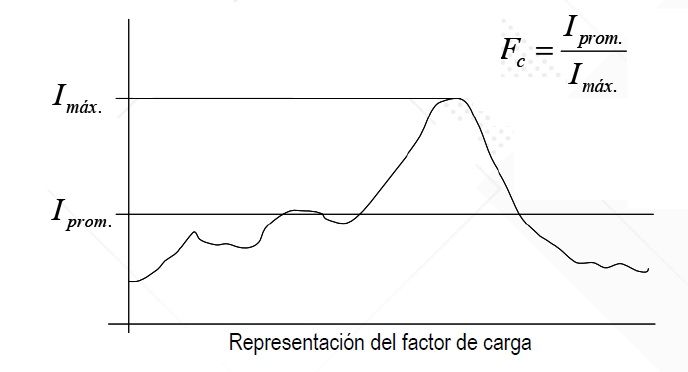

Factor de carga (Fc): 70%, En etapas tempranas de diseño este factor es muy difícil de saber, por lo tanto una aproximación es utilizar el valor de demanda estimado de la instalación, en este caso se estima un factor de demanda del 70%. Mas información en: “Factor de demanda” .

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Ahora simplemente seguimos los pasos anteriormente descritos y reemplazamos al formulas de la siguiente forma:

Paso 1:

Formula para el calculo de perdidas por efecto Juolewc = (131)2 x 0.523 x 10 -3 = 8.97 kW/km



Paso 2:

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Notas importantes

La sección económica es independiente de la longitud del circuito y se obtiene en forma aproximada, ya que, por las siguientes razones, se incurre en un error depreciable:

  • No se considera el incremento en la resistencia del conductor por el efecto de la corriente alterna.
  • No se consideran las pérdidas en pantallas y aislamiento.
  • Los precios de los cables se describen gráficamente mediante una recta.
  • La sección económica resulta por lo general de mayor área que la requerida por la corriente nominal y se supone que la temperatura del conductor estará por abajo de la máxima de operación.
  • No se considera la inflación.



Deseas tener acceso a informacion de ingenieria electrica especializada para mejorar tu conocimiento como electricista
