Protecci√≥n el√©ctrica de transformadores en media tensi√≥n >1000V seg√ļn NEC/NFPA70/NTC2050. !!! PREMIUM !!!

En este articulo veremos con im√°genes y ejemplos, como se debe entender la protecci√≥n de transformadores y cables en media tensi√≥n cumpliendo la NEC (National Electrical Code¬ģ).

La intenci√≥n de este documento no es transmitir el mejor dise√Īo de un sistema para una aplicaci√≥n en particular, sino proporcionar ejemplos necesarios para entender los ‚Äúm√≠nimos‚ÄĚ de seguridad del c√≥digo que deben considerarse cuando estos componentes est√°n involucrados.

La norma NEC/NFPA70/NTC2050 no indica los valores que deben tener las protecciones, solo indica los m√°ximos valores que son seguros en una instalaci√≥n de este tipo, por lo tanto los dise√Īadores deben considerar otros factores para el dise√Īo y protecci√≥n de los transformadores y cables, como los niveles de cortocircuito, las caracter√≠sticas de da√Īo del cable y del transformador, la coordinaci√≥n, la corriente de magnetizaci√≥n etc.

Fundamentos b√°sicos de protecci√≥n para transformadores seg√ļn articulo 450 NEC/NFPA70/NTC2050:

El art√≠culo 450 del NEC/NFPA70/NTC2050 trata sobre los requisitos para transformadores. Espec√≠ficamente, 450.3 cubre los requisitos de OCPD (dispositivos de protecci√≥n contra sobrecorriente) para el transformador. Tenga en cuenta que los ejemplos dados mostrar√°n los valores m√°ximos de OCPD, sin embargo se pueden requerir dispositivos con un tama√Īo inferior a estos m√°ximos para fines de dise√Īo.

Esta elecci√≥n de un valor m√°s bajo puede verse influenciada por las recomendaciones del fabricante, el dise√Īo del transformador y la funcionalidad del sistema.

El artículo 450 trata ÚNICAMENTE de los requisitos para el transformador. La ampacidad de los conductores que alimentan y se extienden desde el transformador, así como la protección contra sobrecorriente necesaria de los conductores, están cubiertas por las reglas de los Capítulos 2 y 3 del NEC.

Aunque el OCPD (dispositivos de protección contra sobrecorriente) especificado para el transformador puede ser adecuado para los conductores, esto solo puede ser determinado después de observar las reglas aplicables para los conductores. Además, el artículo 450 no especifica la ubicación del OCPD para el transformador, lo que proporciona cierta flexibilidad al proporcionar la ubicación del OCPD.

Relacionados  Como calcular y dimensionar generadores eléctricos o grupos electrogenos. !!! PREMIUM !!!

Bases para el dimensionamiento de las protecciones de transformadores

Estas bases están detalladas a través de este articulo y permiten entender con detalle la correcta protección de los transformadores y cableado cumpliendo con las reglas básicas de la NEC/NFPA70/NTC2050.

Condición: Determina en qué circunstancias puede utilizar las reglas dadas en el articulo. Estos incluyen elementos como la limitación de ubicación y las impedancias del transformador.

Tama√Īo de protecciones primarias: Especifica la clasificaci√≥n de amperaje m√°xima del dispositivo de sobrecorriente como un porcentaje de la corriente primaria del transformador.

Siguiente tama√Īo est√°ndar de protecci√≥n permitida: Especifica si, en las condiciones particulares indicadas, se puede usar el siguiente tama√Īo de dispositivo OCPD est√°ndar cuando el tama√Īo m√°ximo no corresponde a un amperaje o ajuste est√°ndar o comercial.

El devanado del transformador conectado a la fuente de voltaje es llamado com√ļnmente ¬ęprimario¬Ľ, mientras que el devanado del transformador conectado a la carga es llamado ¬ęsecundario¬Ľ.

Tama√Īo est√°ndar (Comercial) de protecci√≥n siguiente permitida para 1000V o mas

Por encima de 1000 V, el artículo 450 permite redondear al siguiente amperaje estándar o comercial en ciertos casos. Esto plantea la pregunta de dónde encontrar valores nominales estándar para dispositivos de sobrecorriente por encima de 1000 V.

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Protección de sobrecorriente máxima en transformadores de 1000V o mas

Esta tabla se aplica a los transformadores que tienen una tensión nominal superior a 1000 V en el primario, el secundario o ambos, se aclara que la tabla muestra los valores máximos que se consideran seguros, sin embargo estos valores pueden ser menores y dependerán de los cálculos de ingeniería (Ver ejemplos).

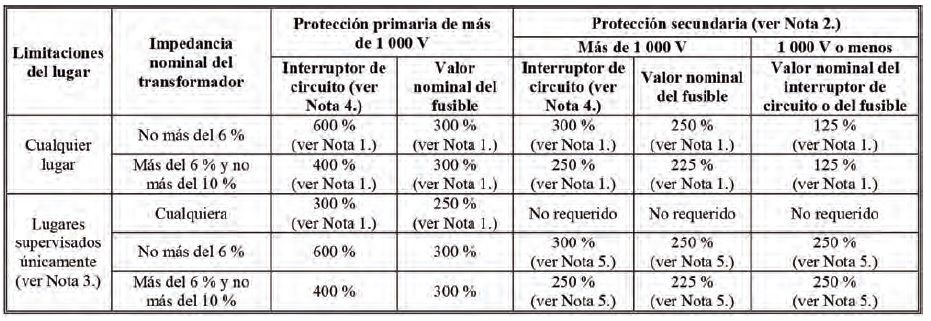

Tabla 450.3(A) Valor nominal o ajuste máximo de la protección contra sobrecorriente para transformadores de más de 1 000 V (como porcentaje de la corriente nominal del transformador)

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido


Explicación de uso de la tabla 450.3 (A) para calculo de protección de transfromadores de 1000V o mas

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Factores b√°sicos que influyen en el tama√Īo y protecci√≥n de los conductores que alimentan un transformador en media tensi√≥n 1000V o mas

Conductores o cables primarios de 1000V o mas

1. Dimensione los conductores adecuadamente para transportar la corriente primaria esperada del transformador.

2. Proteja los conductores de acuerdo con NEC 240.100.  En el caso de circuitos que operan por encima de 1000 V, las reglas de la Sección 240.100 permiten que el conductor esté protegido por un fusible no mayor de tres veces la capacidad nominal del conductor o un breaker no mayor de seis veces la capacidad nominal del conductor. Esto coincide bien con la protección de transformador permitida en 450.3 (A).

Relacionados  Donde se debe instalar tomacorriente o receptáculos GFCI, Norma NEC

Conductores o cables secundarios de 1000V o mas

1. Ampacidad adecuada para soportar la carga suministrada por el secundario del transformador.
2. En aplicaciones de 1000 V o menos, la protecci√≥n contra sobrecorriente se ubica t√≠picamente en el extremo de carga de los conductores instalados en campo, NEC 240.21 (C) (o la Parte VIII del Art√≠culo 240 para instalaciones industriales supervisadas) tiene una influencia significativa en el tama√Īo de estos conductores.

Sin embargo para aplicaciones de más de 1000 V, no están disponibles reglas similares a las de 240.21 (C). Se debe proporcionar OCPD donde se originan estos conductores o se deberá utilizar un esquema de detección / retransmisión para abrir un dispositivo por delante de estos conductores.

En el caso de conductores conectados directamente al secundario del transformador, puede ser necesario abrir el dispositivo de sobrecorriente en el primario del transformador cuando los medios de detección de sobrecorriente secundarios detectan una condición de sobrecorriente. NEC 240.100 indica que la ubicación de la protección contra sobrecorriente se puede determinar bajo supervisión de ingeniería.

Ejemplo de protección de transformador de 1000V o mas, primario y secundario

El dise√Īo, la selectividad y los ajustes de las protecciones para transformadores por encima de 1000 V¬† es m√°s complejo que por debajo de 1000 V; los ejemplos dados muestran el valor calculado y el m√°ximo permitido por la NEC.

Cuando se requiere protección secundaria, se muestra como un solo dispositivo; recuerde que se pueden usar hasta seis dispositivos, por un total no mayor que el amperaje permitido de un solo dispositivo. El tipo de OCPD (dispositivos de protección contra sobrecorriente) que se muestra es solo de ejemplo.

Es importante notar que el dispositivo de sobrecorriente en el lado primario debe tener un tama√Īo basado en la clasificaci√≥n nominal en KVA del transformador y no basado en la carga secundaria al transformador.

Ejemplo 1: Se tiene un transformador trifasico en media tensión que tiene las siguientes características: Potencia del transformador: 1500 kVA, 12,47 kV (Primario) y 480 V (Secundario), Z = 5,75%.

¬ŅCu√°l es la clasificaci√≥n en amperios de la protecci√≥n y cableado primario y secundario para el transformador?

Antes de empezar con la solución se debe aclarar que no existe una formula mágica para el calculo de las protecciones de los transformadores, debido a que la ingeniería eléctrica es de criterios, experiencia, conocimiento, en áreas tan diversas como la seguridad eléctricas con la normatividad NEC/NFPA70/NTC2050 y los cálculos propios de nuestra carrera.

Por ello aconsejamos leer detenidamente el articulo y aplicarlo seg√ļn la l√≥gica y criterios de ingenier√≠a que ayuden a salvaguardar la vida y los equipos.

La protección del transformador constaría de lo siguiente:

Relacionados  Capacidad de amperaje de cables en bandejas portacables eléctricas ¡¡¡ PREMIUM !!!

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido

Criterios de cumplimiento NEC/NFPA70/NTC2050 y eléctricos:

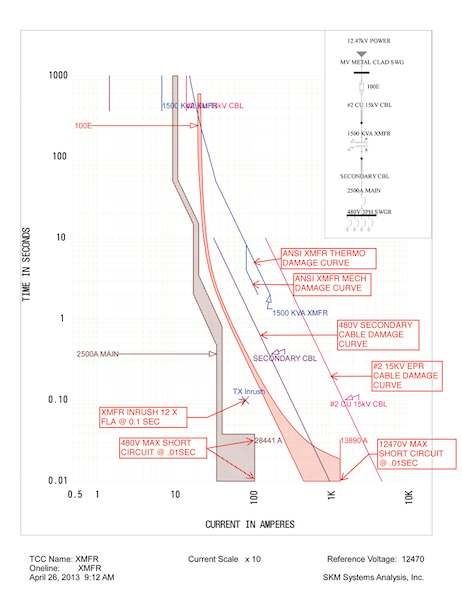

La curva del fusible 100E est√° a la derecha de la corriente Inrust (12 veces la corriente FLA a 0.1s) y a la izquierda de la curva de da√Īo del cable.

Este contenido esta bloqueado...

Para desbloquearlo debes adquirir una cuenta premium o iniciar sesión

Desbloquear contenido
