Con estas calculadoras podrás saber el tamaño de las bandejas o charolas portacables de acuerdo al calibre del conductor y la distribución en la bandeja o charola, también podrás saber la ampacidad de los conductores utilizados, con algunas observaciones importantes para que la instalación cumpla con la NEC/NFPA70/NTC2050.

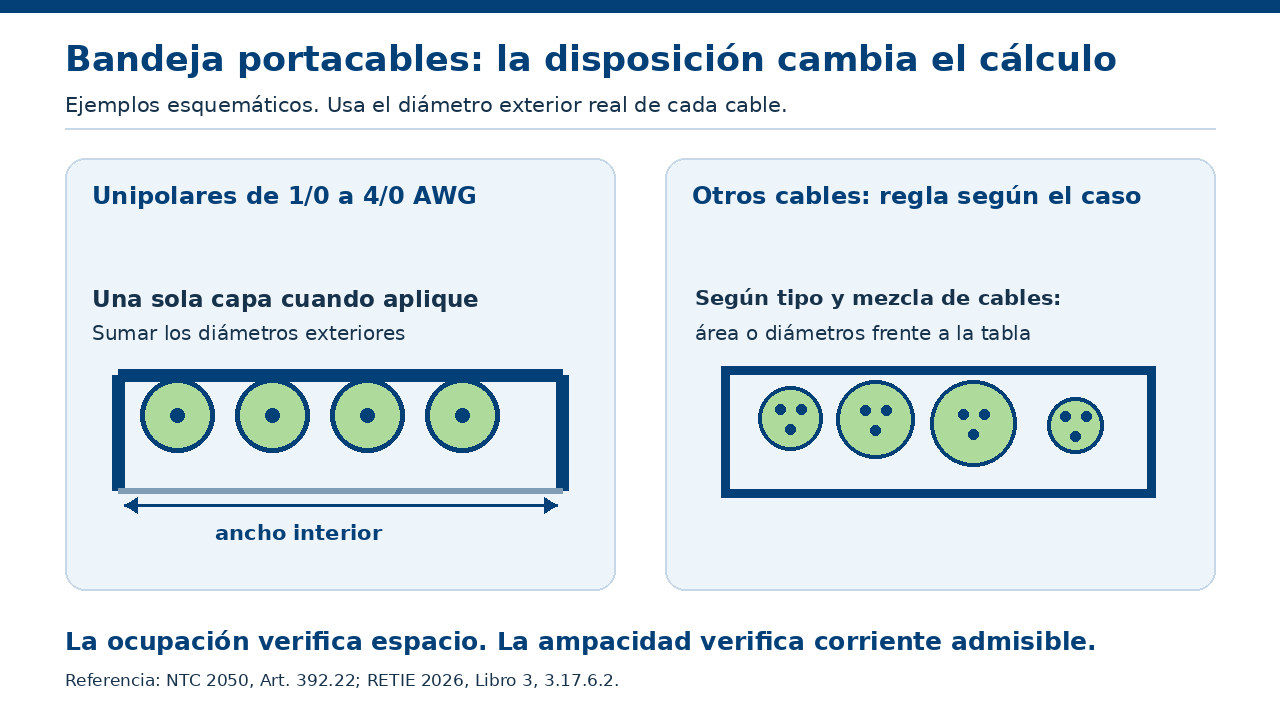

El tamaño de una charola o bandeja portacables depende principalmente del calibre de los cables y la forma de distribuirlos. Las condiciones de la normatividad son muchísimas, sin embargo en este articulo facilitamos el calculo y ponemos a su disposición varias calculadoras online de fácil uso.

Con estas calculadoras también podrás saber la capacidad de corriente o ampacidad de los conductores sobre la bandeja o charola portacables. Este calculo depende principalmente de si la bandeja o charola es cubierta o descubierta, además se debe tener presente la forma de distribución de los cables.

Nota: Tener presente que la NEC/NFPA70/NTC2050, no dice específicamente que no se puede usar conductores menores a 1/0 en bandejas portacables, solo indica que para su uso en bandejas portacables deben estar rotulados como TC (Tray Cable) (Articulo 392.10), sin embargo la norma solo especifica el tamaño de la bandeja y la ampacidad del cableado para calibres mayores a 1/0.

Calculadora de tamaño de bandeja o charola portacables para cables entre 1/0 y 4/0 AWG

Con esta calculadora podrás saber el tamaño de una bandeja o charola portacables cuando se instalen conductores entre 1/0 y 4/0, teniendo en cuenta diferentes aislamientos y si la bandeja es descubierta o cubierta.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Parámetros de la calculadora de tamaño de bandeja o charola portacables para cables entre 1/0 y 4/0 AWG:

  1. Bandeja cubierta o descubierta: Se debe escoger como se instalara la bandeja si con tapa o sin tapa, esta variable es importante debido a que de acuerdo a la decisión la calculadora mostrara el amperaje que pueden conducir los conductores elegidos según la tabla de la NEC/NFPA70/NTC2050 que corresponda.
  2. Aislamiento: En este apartado es importante escoger el aislamiento del conductor que se instalara sobre la bandeja, debido principalmente a que de ello depende directamente el ancho de la bandeja o charola.
  3. Cantidad de conductores: Se debe incluir todos los conductores del circuito(s) que llevara la bandeja, importante tener presente que si se tiene diferentes calibres a los del intervalo 1/0-4/0, se debe utilizar esta calculadora en conjunto con cualquiera de las otras calculadoras que coincida con el valor del calibre que se requiere.
  Cambios mas importantes en la NEC 2017

Ejemplo 1. Cual es el tamaño de una bandeja o charola destapada que requiere el siguiente alimentador.

Numero de conductoresTipo de aislamientocalibre
12THHN2/0 AWG
2THW1/0 AWG

Al ingresar los datos en la calculadora la respuesta será que se requiere una bandeja o charola de mínimo: 18.9cm de ancho, debido a que este valor no es comercial se deberá aproximar al rango comercial superior, lo cual indicaría una bandeja o charola de mínimo 20cm de ancho. Si deseas ampliar la información puedes ver el articuloComo calcular la ocupación de una bandeja portacable eléctrica según NEC/NFPA70/NEC

En cuanto al amperaje del cableado la calculadora te indicara la tabla de la NEC/NTC2050/NFPA70 que debes usar y a que porcentaje debes ajustar la ampacidad del cable, para este caso el cable 2/0 podrá conducir: 195Amperios y el cable 1/0: 169Amperios. Si deseas ampliar la información puedes ver el articulo Capacidad de amperaje de cables en bandejas portacables eléctricas

Nota: Los anteriores valores son para una temperatura ambiente de entre 26-30°C, si tienes temperatura ambiente diferente debes utilizar el derrateo de la tabla 310,15 (B)(2) (A) o 310,15 (B)(2) (B). Recordar que la ampacidad de 90°C solo se puede utilizar para cuando utilices el derrateo por temperatura ambiente, sin embargo el amperaje que resulte siempre se debe comparar con el amperaje del cable a 75°C, siendo este ultimo el limite máximo a utilizar de ampacidad del cable. Para mayor claridad ver: “Clasificación de temperatura de cables y terminales de equipos a 60°C, 75°C y 90°C según NEC/NFPA70/NTC2050

Calculadora de tamaño de bandeja o charola portacables para cables entre 250kCMIL y 500kCMIL

Esta calculadora te ayudara a calcular el tamaño y ampacidades de los cables entre 250kCMIL y 500kCMIL, con diferentes tipos de aislamiento y teniendo en cuenta si es tapada o destapada.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Parámetros que debes insertar en la calculadora de tamaño de bandeja o charola portacables de cables entre 250kCMIL y 500kCMIL:

  1. Bandeja cubierta o descubierta: Como en la anterior calculadora en esta de sebe ingresar si esta tapada o destapada, esto con el fin de definir el amperaje que pueden conducir los conductores elegidos según la tabla de la NEC/NFPA70/NTC2050 que corresponda.
  2. Aislamiento: Definir el aislamiento del cableado en la bandeja es importante, debido principalmente a que de ello depende el área ocupada por los mismos y el calculo del ancho de la bandeja o charola.
  3. Cantidad de conductores: En este apartado se debe incluir todos los conductores que lleva la bandeja, importante tener presente que si se tiene diferentes calibres a los definidos 250kCMIL o 500kCMIL, se debe utilizar la ocupación de esta calculadora en conjunto con cualquiera de las otras calculadoras que coincida con el valor del calibre que se requiere.
  Calculadora de canaleta y ductos eléctricos cuadrados/rectangulares ¡¡¡ PREMIUM !!!

Ejemplo 2. Cual es el tamaño de una bandeja o charola que tiene el siguiente alimentador:

Numero de conductoresTipo de aislamientocalibre
16THHN500kCMIL
3THHN350kCMIL

Después de ingresar la anterior información a la calculadora esta  dará como resultado que se requiere una bandeja o charola de mínimo: 30cm de ancho, a diferencia de la anterior calculadora esta si da un valor exacto, la razón es que la norma informa valores exactos para estos tipos de condcutores. Si deseas ampliar la información puedes ver el articuloComo calcular la ocupación de una bandeja portacable eléctrica según NEC/NFPA70/NEC

En cuanto al amperaje del cableado la calculadora te indicara el porcentaje de la ampacidad de la tabla de la NEC/NTC2050/NFPA70 que corresponda, para este caso el cable 500kCMIL podrá conducir: 620Amperios y el cable 350kCMIL: 505Amperios. Si deseas ver mas información puedes ver el articulo Capacidad de amperaje de cables en bandejas portacables eléctricas

Nota: Los valores dados en el anterior ejemplo son teniendo en cuenta una temperatura ambiente de entre 26-30°C, si tienes temperatura ambiente diferente utilizar tabla 310,15 (B)(2) (A) o 310,15 (B)(2) (B) y deseas entender cuando se utiliza para el calculo 75° C y cuando 90° C debes ingresar a este articulo: “Clasificación de temperatura de cables y terminales de equipos a 60°C, 75°C y 90°C según NEC/NFPA70/NTC2050

Calculadora para definir el tamaño de bandejas o charolas portacables para cables entre 600kCMIL y 900kCMIL

Con esta calculadora podrás saber el tamaño de la bandeja portacables o charola que tendrá conductores de entre 600kCMIL y 900kCMIL, tener presente que el manejo de cables de estos calibres que se consideran “grandes” pueden dificultar su instalación.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Datos que debes insertar en la calculadora para definir el tamaño de la bandeja o charola portacables para cables entre 600kCMIL y 900kCMIL:

  1. Bandeja cubierta o descubierta: Este dato cobra relevancia en esta calculadora debido a que define el amperaje que conducirán los cables según la tabla de la NEC/NFPA70/NTC2050 que corresponda.
  2. Aislamiento: Como en todas las calculadoras esta variable se utiliza para el calculo del tamaño de la bandeja o charola portacables, tener presente que este tipo de cableado entre 600kCMIL y 900kCMIL representa bastante pero en la bandeja y por ello se debe garantizar la correcta instalación de los soporte..
  3. Cantidad de conductores: En este apartado se debe incluir la cantidad de conductores por cada calibre que llevara la bandeja. Si se tienen diferentes calibres a los definidos entre 250kCMIL o 500kCMIL, se debe utilizar la ocupación de esta calculadora en conjunto con cualquiera de las otras calculadoras que coincida con el valor del calibre que se necesita.
  Calculo de cortocircuito con el método básico¡¡¡ PREMIUM !!!

Ejemplo 3. Cual es el tamaño de una bandeja o charola que tiene la siguiente acometida:

Numero de conductoresTipo de aislamientocalibre
12THHN700kCMIL
5THHN900kCMIL

Al ingresar los anteriores valores a la calculadora esta automáticamente dará como resultado que se necesita una bandeja o charola de mínimo: 45cm de ancho, si no se tiene este valor comercial de bandeja se puede subir a 50cm. Si deseas mas información puedes ver : Como calcular la ocupación de una bandeja portacable eléctrica según NEC/NFPA70/NEC

En cuanto a la ampacidad del cableado, la calculadora también indicara el porcentaje de la capacidad en amperios que deben tener los cables según la tabla indicada en la calculadora NEC/NTC2050/NFPA70 que corresponda, para este caso el cable 700kCMIL podrá conducir: 755Amperios y el cable 900kCMIL: 870Amperios. Para mas información ver el articulo: Capacidad de amperaje de cables en bandejas portacables eléctricas

Nota: Los valores dados en el ejemplo anterior son teniendo en cuenta una temperatura ambiente de entre 26-30°C, para temperatura ambiente diferentes ver tabla 310,15 (B)(2) (A) o 310,15 (B)(2) (B) y si deseas entender cuando se utiliza la columna de ampacidad de 75° C y cuando 90° C debes ingresar a este articulo: “Clasificación de temperatura de cables y terminales de equipos a 60°C, 75°C y 90°C según NEC/NFPA70/NTC2050“.

Calculadora para calcular el tamaño de bandejas o charolas portacables para cables entre 1000kCMIL o mas

Con esta calculadora puedes saber cual es el tamaño de la bandeja portacables o charola que contendría conductores de entre 1000kCMIL o mas, tener presente que la instalación y manipulación de este tipo de cables puede ser complejo. Por ello muchas veces es mejor subdividir los calibres grandes en mas pequeños que permitan una manipulación mas sencilla.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Datos que debes insertar en la calculadora del tamaño de la bandeja o charola portacables de conductores mayores o iguales a 1000kCMIL:

  1. Bandeja cubierta o descubierta: Este dato es importante debido a que define la capacidad de conducción de corriente para el cableado a instalar, tener presente que las bandejas destapadas permiten mayor aireación por lo tanto mayor capacidad de corriente de los cables.
  2. Aislamiento: En este ítem se puede definir entre varios tipos de aislamiento. La importancia del aislamiento en esta calculadora radica en que de ello depende el tamaño total de la bandeja o charola portacables.
  3. Cantidad de conductores: Ingresar todos los conductores que estarán en la bandeja para poder tener un dato exacto de su tamaño.
  Como se diseña y realiza la instalación eléctrica de los ascensores según NEC/NFPA70/NTC2050. !!! PREMIUM !!!

Ejemplo 4. Cual es el tamaño de una bandeja o charola que tiene la siguiente acometida:

Numero de conductoresTipo de aislamientocalibre
6THHN1000kCMIL
2TW1750kCMIL

Al ingresar los anteriores valores a la calculadora esta automáticamente dará como resultado que se necesita una bandeja o charola de mínimo: 28.9cm de ancho, como este no es un valor comercial se debe subir a 30cm. Si deseas mas información puedes ver : Como calcular la ocupación de una bandeja portacable eléctrica según NEC/NFPA70/NEC

En cuanto a la ampacidad del cableado, la calculadora indicara el porcentaje de la ampacidad que deben tener los cables según la tabla indicada en la calculadora NEC/NTC2050/NFPA70 que corresponda, para este caso el cable 1000kCMIL podrá conducir: 935Amperios y el cable 1750kCMIL: 1070Amperios. Para mas información ver el articulo: Capacidad de amperaje de cables en bandejas portacables eléctricas

Nota: Los valores del resultado del ejemplo anterior son teniendo en cuenta una temperatura ambiente de entre 26-30°C, para temperatura ambiente diferentes ver tabla 310,15 (B)(2) (A) o 310,15 (B)(2) (B) y si deseas entender cuando se utiliza la columna de ampacidad de 75° C y cuando 90° C debes ingresar a este articulo: “Clasificación de temperatura de cables y terminales de equipos a 60°C, 75°C y 90°C según NEC/NFPA70/NTC2050“.

Calculadora de tamaño de bandejas o charolas portacables para cables en disposición triangular entre 1/0 AWG y 2000kCMIL

Con esta herramienta puedes calcular el tamaño de una bandeja portacables o charola que tendrá conductores en disposición triangular, tener presente el espaciamiento entre ternas.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Variables para la calculadora de tamaño de bandeja o charola portacables para conductores en disposición triangular:

  1. Aislamiento: Tipo de aislamiento de los conductores que se incluirán en la bandeja o charola portacables.
  2. Cantidad de conductores: Son todos los conductores que estarán en la bandeja.

Ejemplo 5. Calcular el tamaño de una bandeja o charola que tiene una acometida con las siguiente características:

Numero de conductoresTipo de aislamientocalibre
12THHN250kCMIL
4THHN4/0AWG

Al ingresar los anteriores valores a la calculadora esta automáticamente dará como resultado que se requiere una bandeja o charola de mínimo: 43.5cm de ancho, como este no es un valor comercial se debe subir a 45cm o 50cm, tener presente que la calculadora informara la distancia que se debe dejar entre ternas: 38.8cm entre ternas de 250kCMIL y 35.1cm entre ternas de 4/0AWG, también podrás saber la cantidad de termas que serian exactamente 6.

  Porque se calculan los breakers o disyuntores al 125% de la corriente

En cuanto a la ampacidad del cableado, la calculadora indicara el porcentaje de la ampacidad que deben tener los cables según la tabla indicada en la calculadora NEC/NTC2050/NFPA70 que corresponda, para este caso el cable 250kCMIL podrá conducir: 374Amperios y el cable 4/0AWG: 335Amperios. Para mas información ver el articulo: Capacidad de amperaje de cables en bandejas portacables eléctricas

Nota: Los valores del resultado del ejemplo anterior son teniendo en cuenta una temperatura ambiente de entre 26-30°C, para temperatura ambiente diferentes ver tabla 310,15 (B)(2) (A) o 310,15 (B)(2) (B) y si deseas entender cuando se utiliza la columna de ampacidad de 75° C y cuando 90° C debes ingresar a este articulo: “Clasificación de temperatura de cables y terminales de equipos a 60°C, 75°C y 90°C según NEC/NFPA70/NTC2050“.

Calculadora de tamaño de bandejas o charolas portacables para cables a una sola capa y manteniendo un distanciamiento entre cables “d” para cables entre 1/0 AWG y 2000kCMIL

Con esta herramienta puedes calcular el tamaño de una bandeja portacables o charola que tendrá conductores en una sola capa con un distanciamiento entre conductores igual a “d”.

Este contenido esta bloqueado!

¡Debes iniciar sesión o adquirir una cuenta para desbloquear el contenido!



¡¡¡ Desbloquear el contenido de este articulo !!!


Variables para la calculadora de tamaño de bandeja o charola portacables para conductores a una sola capa con distanciamiento “d” entre ellos:

  1. Aislamiento: Utilizar el tipo de aislamiento que tendrán los conductores en la bandeja o charola portacables.
  2. Cantidad de conductores: Insertar la cantidad de conductores que estarán en la bandeja.

Ejemplo 6. Calcular el tamaño de una bandeja o charola que tiene una acometida con las siguiente características:

Numero de conductoresTipo de aislamientocalibre
10THHN350kCMIL
4THHN1/0AWG

Al ingresar los anteriores valores a la calculadora esta automáticamente dará como resultado que se requiere una bandeja o charola de mínimo: 48cm de ancho, como este no es un valor comercial se debe subir a 50cm, tener presente que la calculadora informara la distancia que se debe dejar entre conductores: 20.75cm entre conductores de 350kCMIL y 12.34cm entre ternas de 1/0AWG.

En cuanto a la ampacidad del cableado, la calculadora indicara el porcentaje de la ampacidad que deben tener los cables según la tabla indicada en la calculadora NEC/NTC2050/NFPA70 que corresponda, para este caso el cable 350kCMIL podrá conducir: 570Amperios y el cable 1/0AWG: 260Amperios. Para mas información ver el articulo: Capacidad de amperaje de cables en bandejas portacables eléctricas

Deseas tener acceso a informacion de ingenieria electrica especializada para mejorar tu conocimiento como electricista

Nota: Los valores del resultado del ejemplo anterior son teniendo en cuenta una temperatura ambiente de entre 26-30°C, para temperatura ambiente diferentes ver tabla 310,15 (B)(2) (A) o 310,15 (B)(2) (B) y si deseas entender cuando se utiliza la columna de ampacidad de 75° C y cuando 90° C debes ingresar a este articulo: “Clasificación de temperatura de cables y terminales de equipos a 60°C, 75°C y 90°C según NEC/NFPA70/NTC2050“.
